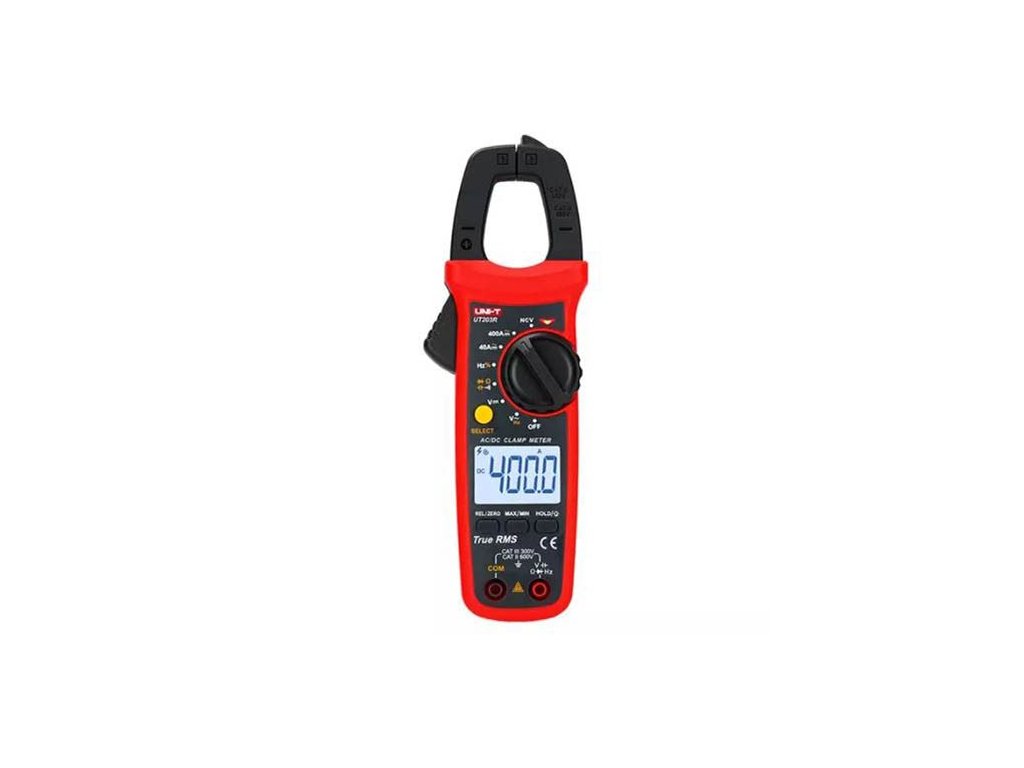

UT 203R - Klešťový digitální ampérmetr UNI-T střídavého i stejnosměrného proudu do 400A.
Kód: 360050-01Detailní popis produktu
Pomocí tohoto dobře uchopitelného a robustního přístroje můžete bezdotykově měřit hodnoty proudu bez odizolování vodiče. Kromě toho měří i napětí, odpor, frekvenci a má prozváněčku. Dodávka včetně baterie a měřících hrotů. Nastavení nuly při měření ss proudu, volba rozsahu auto / manual, digitální 3999 a analogový displej, přesnost měření proudu + - 2%, max. průměr vodiče 28mm, data HOLD , Black lite, autopower Off, test spojitosti obvodů, indikace vybité baterie, třída izolace CATII, max. 600V.
Parametry produktu:
- měření napětí, proudu a frekvence vysokého napětí do 600 V
- měření frekvencí 10Hz až 10MHz
- měření kapacit 6nF až 60mF
- poměrové (relativní) měření napětí a kapacit
- více segmentový displej a zvukový / vizuální alarm
- ochrana před napětím větším než 600V napříč rozsahy
- bezkontaktní detekce vodičů pod napětím
- automatické přepínání rozsahů
- přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahů
Technická data:
1. Měření AC proudu ( rozsahy / rozlišení / přesnost ):
- 40,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5)
- 400,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5)
- - přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz
- - ochrana proti přetížení při 420A
2. Měření DC proudu ( rozsahy / rozlišení / přesnost ):
- 40,00A / 0,010A / ±(2,0%+5)
- 400,0A / 0,100A / ±(2,0%+5)
- - ochrana proti přetížení při 420A
3. Měření AC napětí ( rozsah / rozlišení / přesnost ):
- 4,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)
- 40,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
- 400,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
- 600,0V / 1V / 10Hz ~ 10kHz ±(0,8%+5)
- - přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz
- - ochrana proti přetížení při 600Vrms
- - vstupní impedance cca 10MΩ
4. Měření DC napětí ( rozsah / rozlišení / přesnost ):
- 400,0mV / 0,100mV / ±(0,7 %+3)
- 4,000V / 0,001V / ±(0,5 %+2)
- 40,00V / 0,010V / ±(0,5 %+2)
- 400,0V / 0,100V / ±(0,5 %+2)
- 600,0V / 1V / ±(0,5 %+2)
- - vstupní impedance cca 10MΩ
- - ochrana proti přetížení při 600Vrms
5. Měření odporu ( rozsahy /rozlišení / přesnost ):
- 400,0Ω / 0,1Ω / ±(1,0%+2)
- 4,000kΩ / 0,001kΩ / ±(0,8%+2)
- 40,00kΩ / 0,01kΩ / ±(0,8%+2)
- 400,0kΩ / 0,1kΩ / ±(0,8%+2)
- 4,000MΩ / 0,001MΩ / ±(2,5%+5)
- 40,00MΩ / 0,01MΩ / ±(2,5%+5)
- - ochrana proti přetížení při 600 Vrms
- - napětí otevřeného obvodu cca 1V
6. Měření kapacity ( rozsahy /rozlišení / přesnost ):
- 40,00nF / 0,01nF / ±(4,0%+5)
- 400,0nF / 0,1nF / ±(4,0%+5)
- 4,000μF / 0,001μF / ±(4,0%+5)
- 40,00μF / 0,01μF / ±(4,0%+5)
- 400,0μF / 0,1μF / ±(4,0%+5)
- 4,000mF / 0,001mF / ±10,0%
- 40,00mF / 0,01mF / ±10,0%
- - ochrana proti přetížení při 600 Vrms
7. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ):
- frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)
- plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)
- - Poznámka 1 ) Citlivost měření:
- ≤100kHz : 200mVrms ≤ vstupní amplituda ≤ 30V RMS
- >100kHz~1MHz : 600mV RMS ≤ vstupní amplituda ≤ 30V RMS
- >1MHz~10MHz : 1V RMS ≤ vstupní amplituda ≤ 30V RMS
- - Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu ≤10kHz, amplituda: 1V p-p
- Frekvence ≤ 1kHz Pracovní poměr (Plnění): 10.0%~95.0%
- Frekvence > 1kHz Pracovní poměr (Plnění): 30.0%~70.0%
- - ochrana proti přetížení při 600 Vrms
8. Kontrola spojitosti obvodů:
- - při naměřeném odporu menším než 10Ω signalizace souvislého obvodu zazní bzučák
- - při naměřeném odporu větším než 31Ω signalizace rozpojeného obvodu nezní bzučák
- - nejistota v rozmezí 10Ω až 31Ω
- - napětí otevřeného obvodu asi 2,0V
- - měření na rozsahu 600Ω
- - ochrana proti přetížení při 600 Vrms
9. Měření diod:
- - v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V
- - pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V
- - napětí otevřeného obvodu asi 4,0V
- - měření na rozsahu 6,000V
10. Bezkontaktní snímání elektrického pole (NCV):
- - umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz
Další parametry:
- - měření maximálních a minimálních hodnot: ano
- - měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano
- - zadržení dat ( HOLD ): ano
- - indikace slabé baterie: ano
- - automatické vypnutí napájení: ano
- - napájení baterie 1,5 V (R03): 2ks
- - velikost podsvíceného displeje: 37 mm x 25 mm
- - rozměry výrobku: 215 mm x 63 mm x 36 mm
- - čistá hmotnost produktu: 235 g
- - barva výrobku: červená a šedá
