KIT MIKE 4 - výhodná sada kvalitního pohonu pro posuvnou bránu do 400kg

Detailní popis produktu

Sada je sestavena z nové řady špičkového pohonu MIKE, který doplňuje pohony MyStrike, jež se velmi dobře osvědčili a to i v extrémních podmínkách. Tato sada je sestavena pro namontování na posuvnou bránu tak, aby nebylo pro samotnou montáž nutno dokupovat další doplňky. Tuto sadu lze rozšiřovat o maják, další dálkové ovladače Proteco (dle naší nabídky) do libovolného počtu. Možnost dokoupení dalšího hřebenu (v sadě je dodáván 4m po 0,5m - B 120), možnost doplnění o kódovou klávesnicí, čtečkou karet a dalších ovládacích i bezpečnostních prvků.

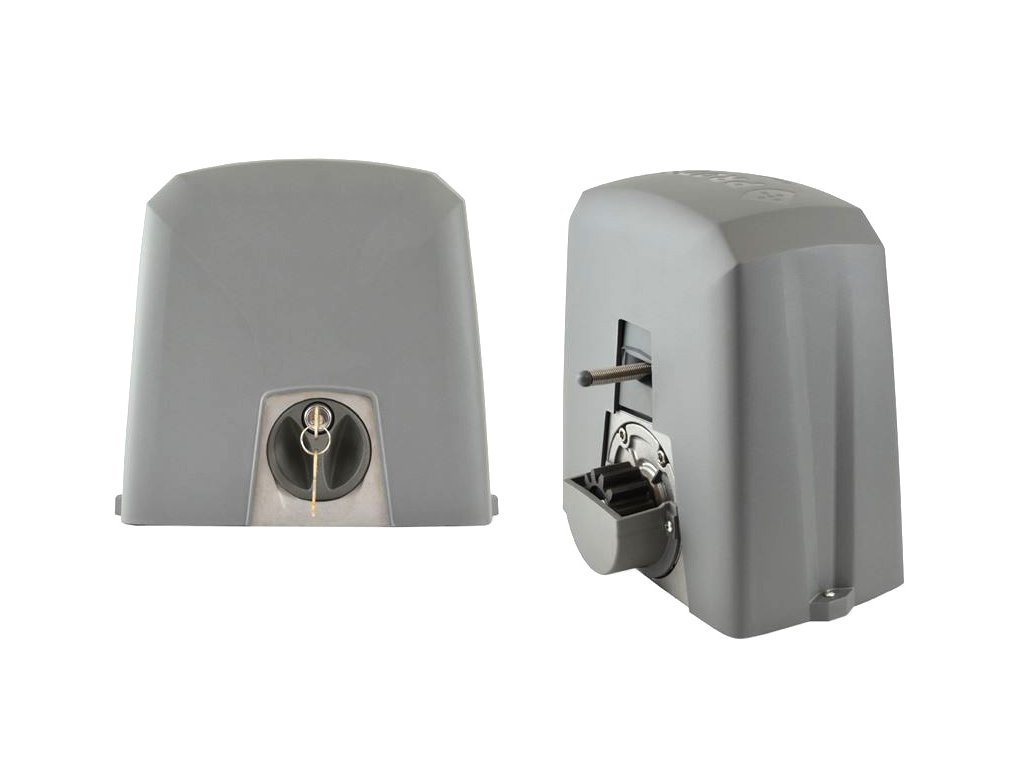

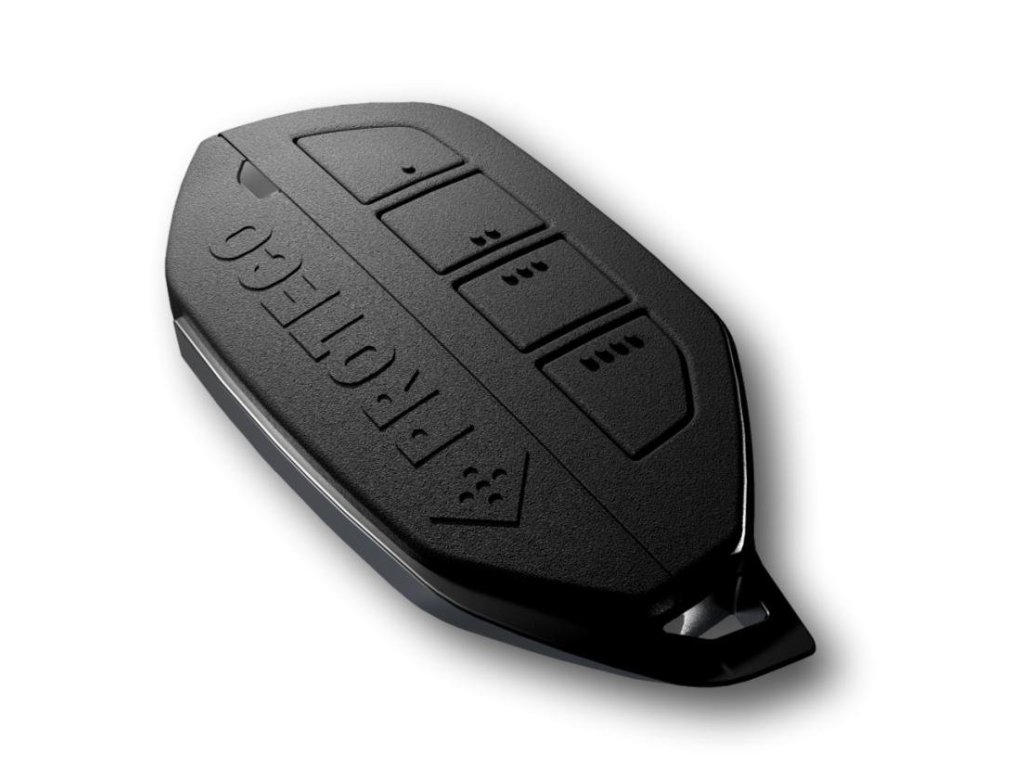

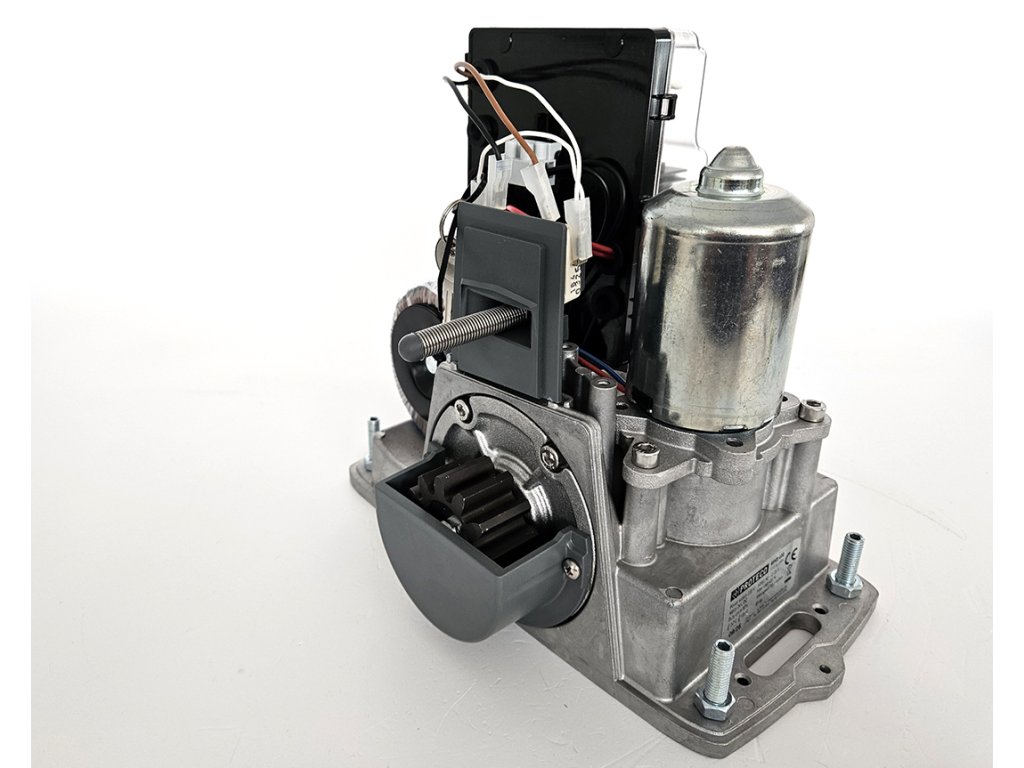

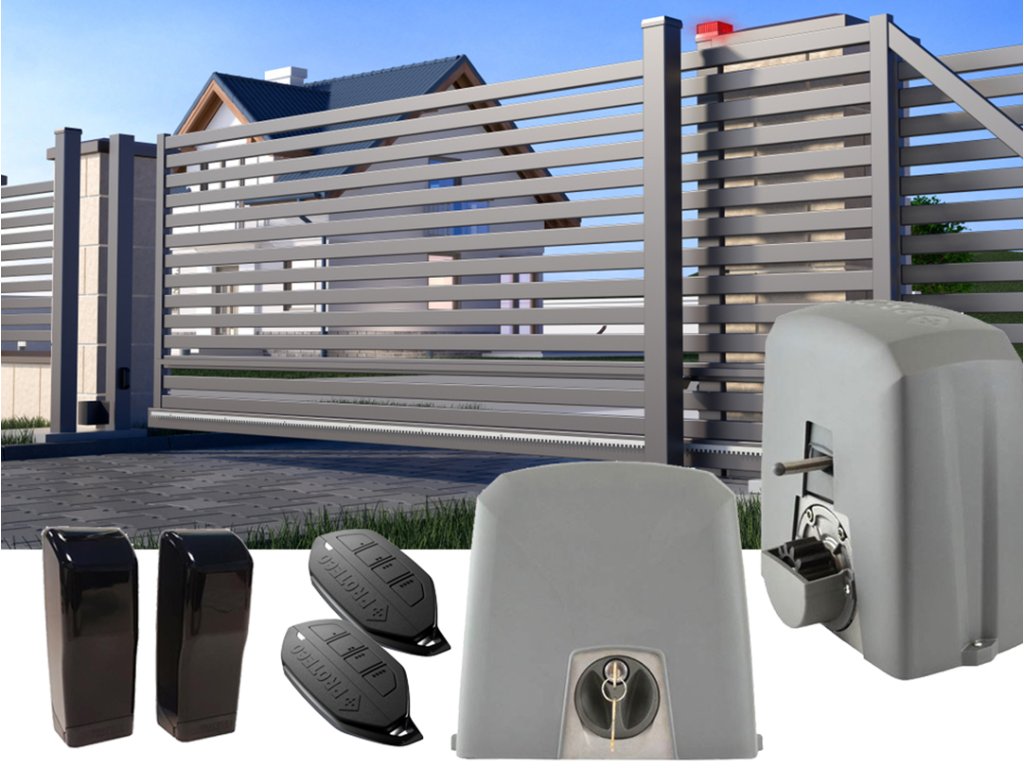

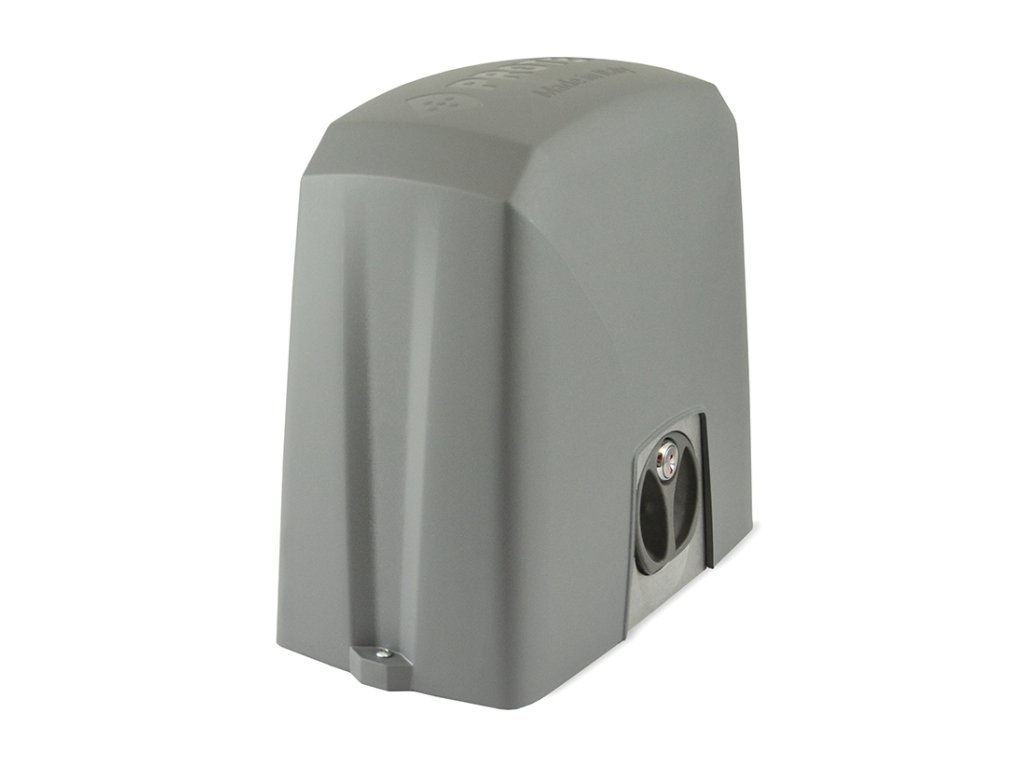

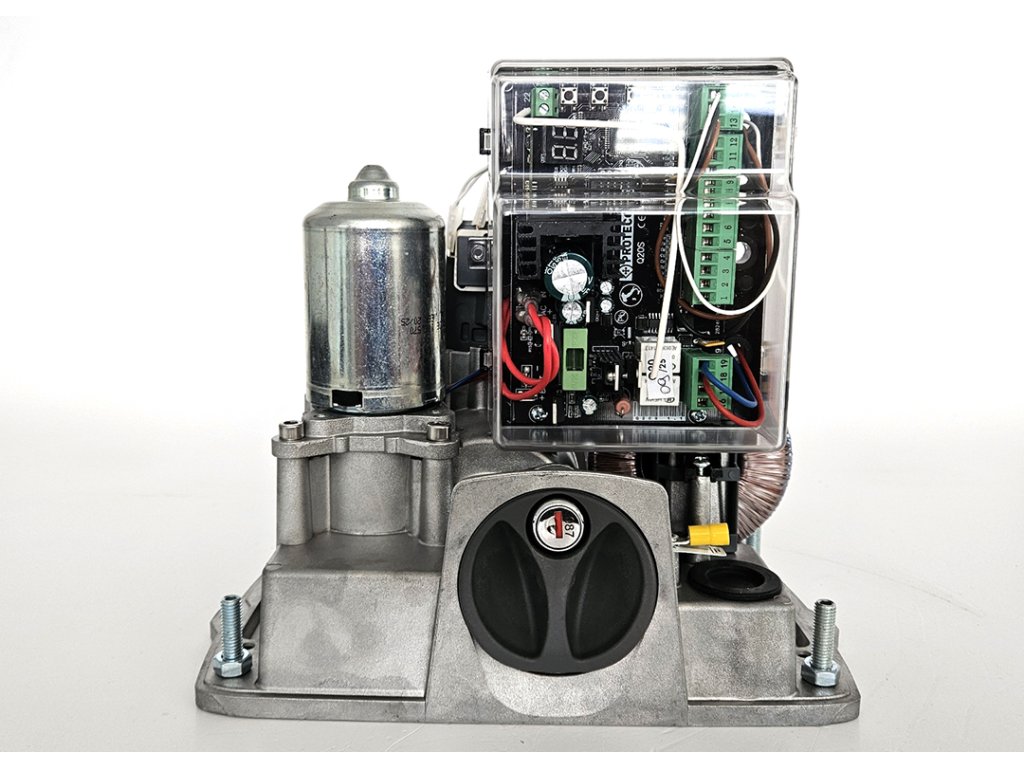

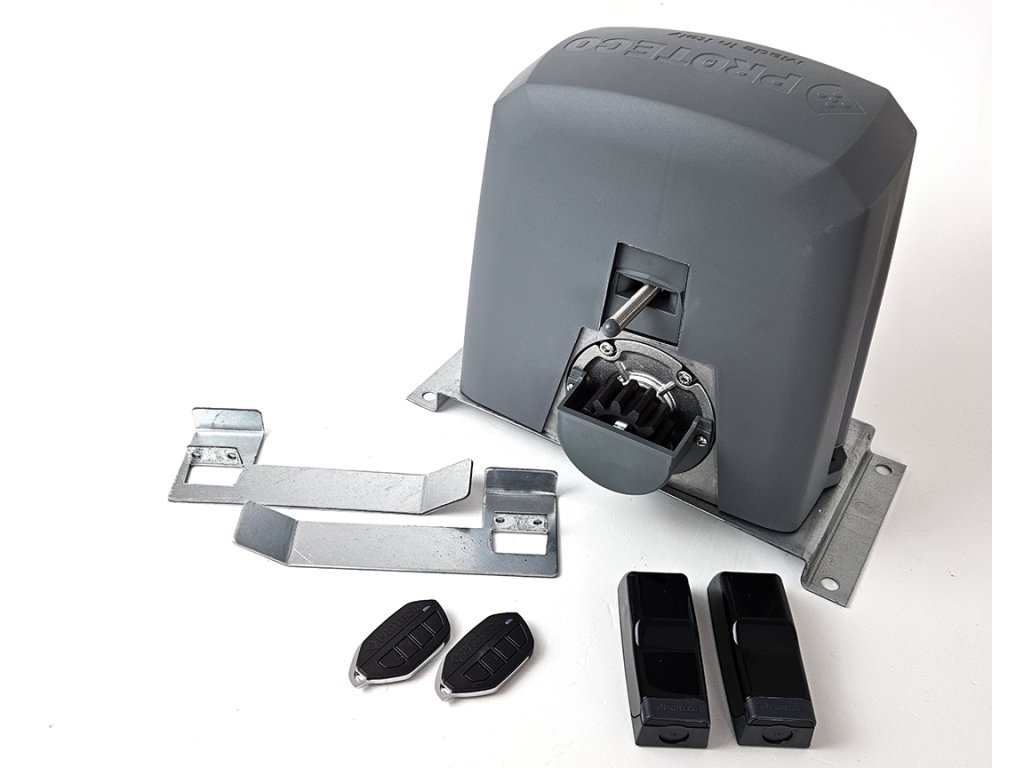

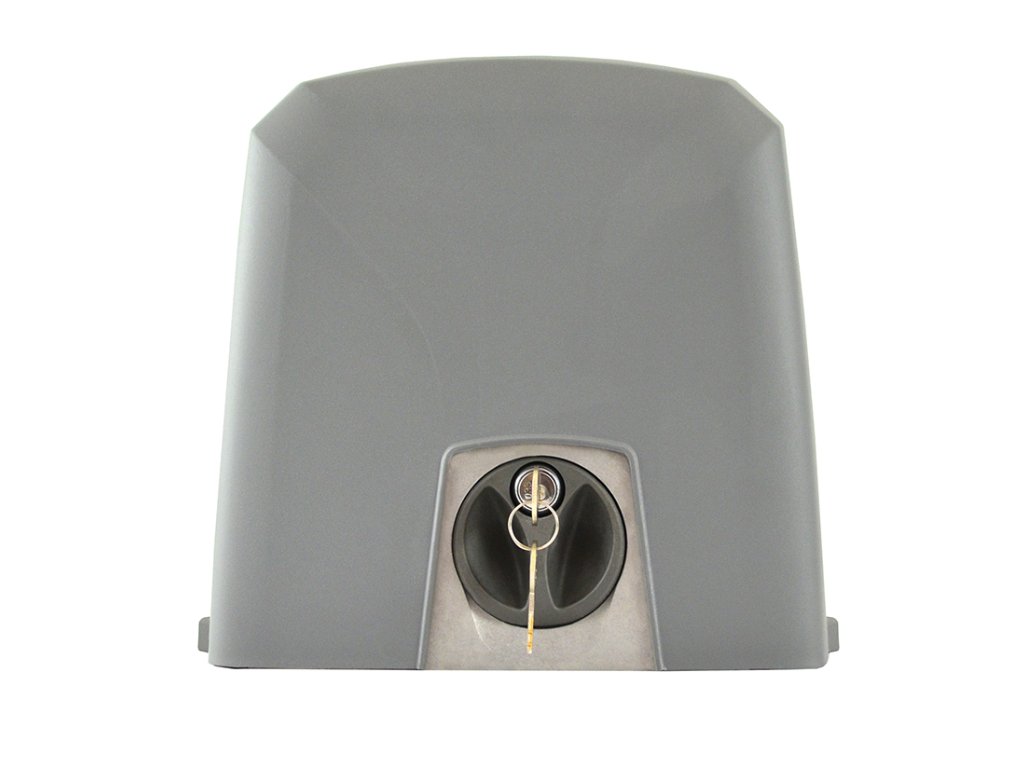

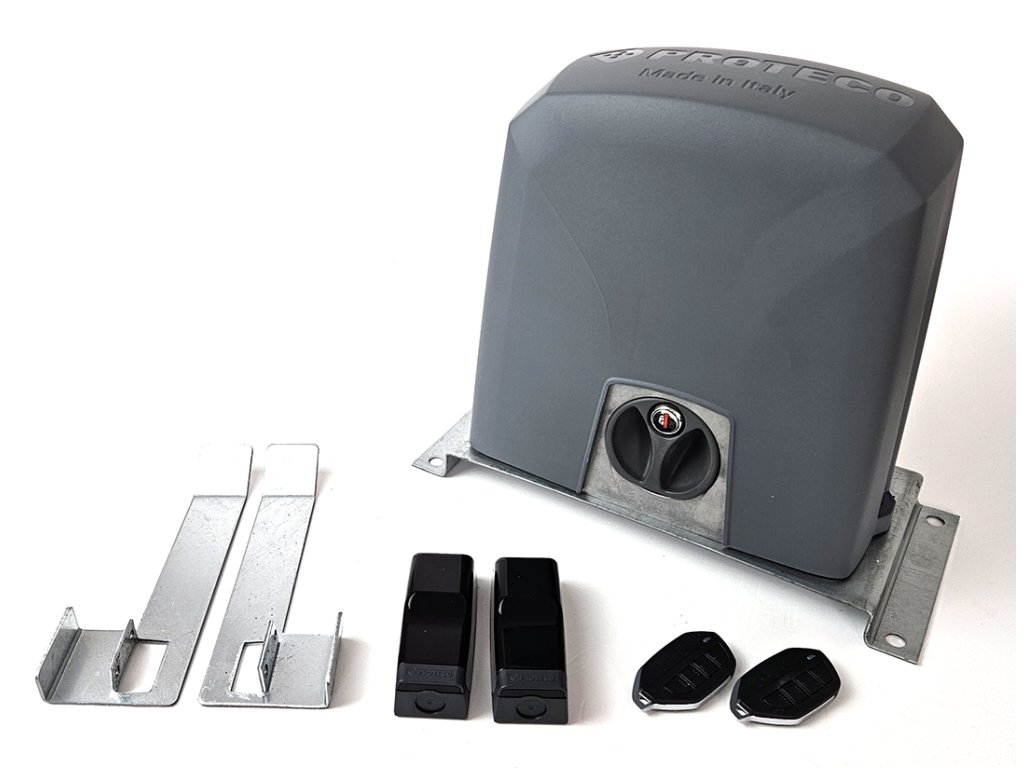

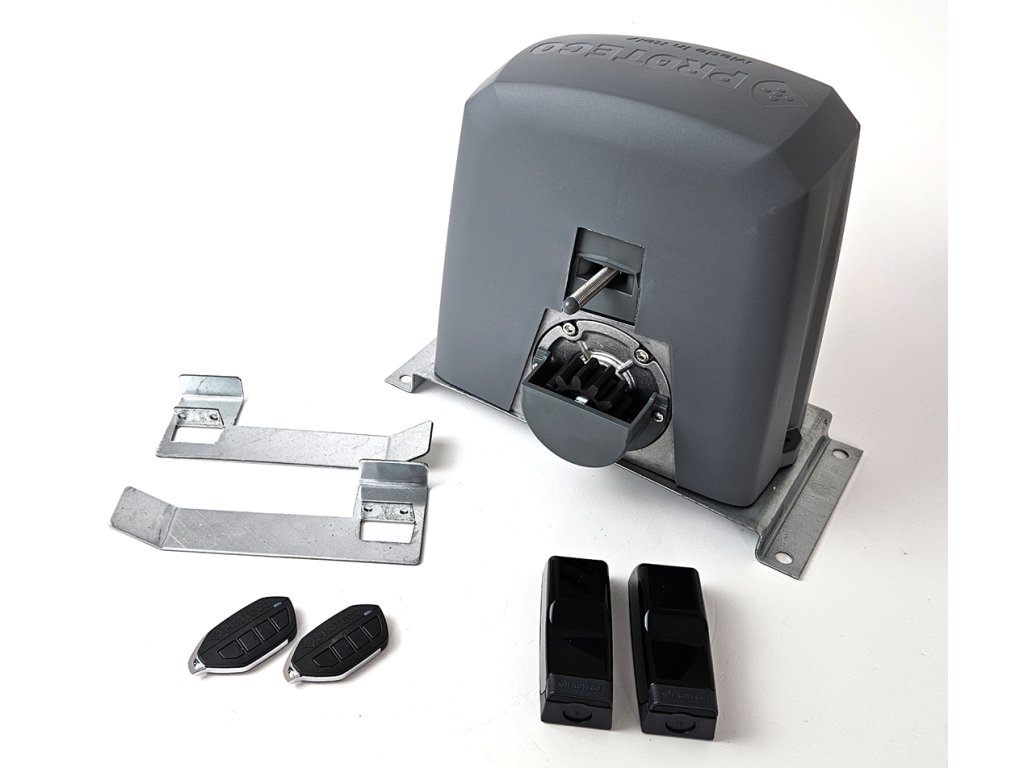

Sada obsahuje: pohon MIKE 4 s řídící programovatelnou jednotku Q 20S s přijímačem dálkového ovládání 433,92MHz, pár ochranných fotobuněk RF 40, 2x dálkový ovládač IKON s 4 okruhovým ovládáním (můžou se ovládat až 4 různá vrata nebo brány apod), dále sada obsahuje motor s převodovkou a klíčem pro odblokování v případě výpadku el. energie, základovou montážní desku pod motor s nastavitelnou výškou, 4m hřebenu B 120, externí anténu, spojovací prvky a podrobný instalační manuál.

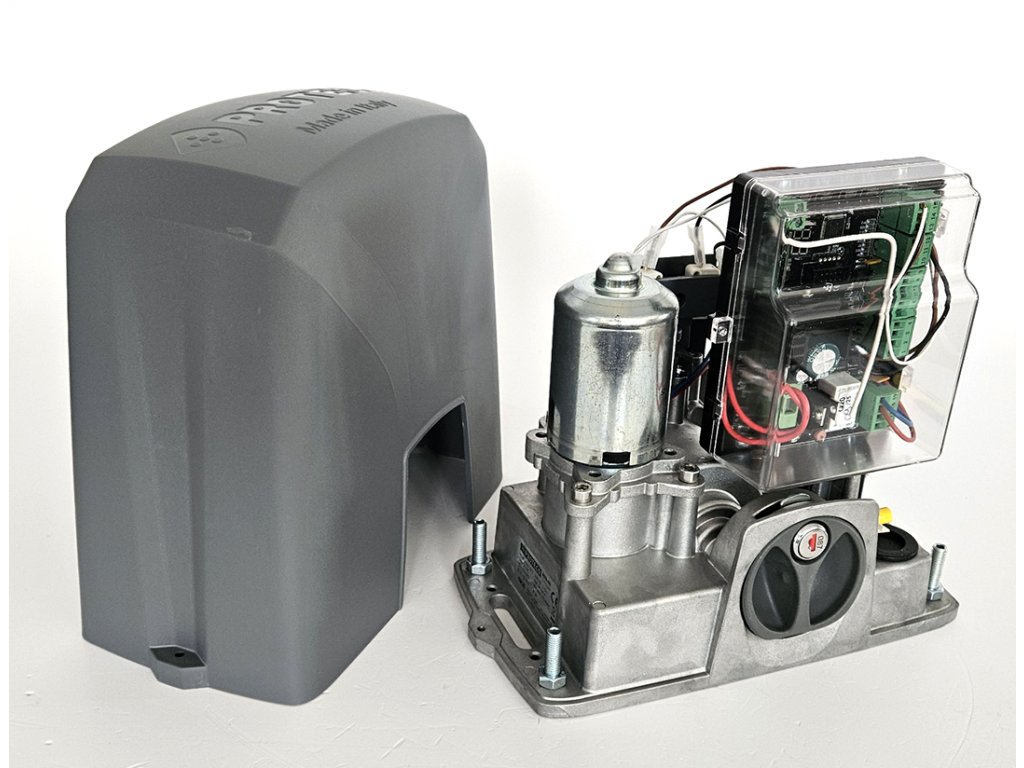

Parametry řídící jednotky Q20S : jednotka je určena pro jednoduché a pohodlné nastavení chodu brány. Je vybavena radiovým přijímačem pro programování dálkových ovladačů Proteco do režimu plného otevření nebo jenom částečného otevření pro průchod osob. Regulace síly pohonu a nastavení doby chodu pohonu i nastavení zpomalení při doběhu a další parametry. Nastavení povolení nebo zakázání automatického režimu zavření brány a nastavení času automatického uzavření brány. Všechny tyto parametry jsou důležité pro bezproblémový chod a dlouhou životnost pohonu i samotné brány.

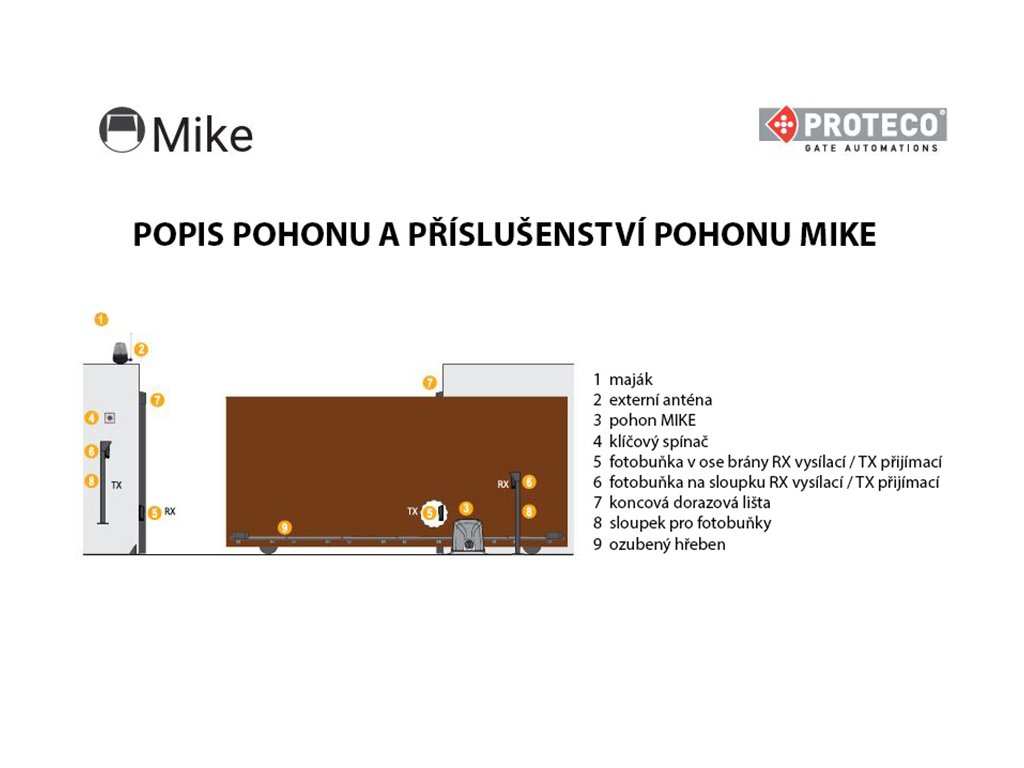

Bránu je možné ovládat pomocí dálkových ovladačů Proteco, klíčového spínače nainstalovaného na sloupku brány nebo spínačem umístěným uvnitř objektu. Pohon lze ovládat také kódovou klávesnicí, čtečkou karet, GSM prozvoněním a pod. Ovládací prvky lze dokoupit - viz naše stránky (kategorie - VSTUPNÍ SYSTÉMY). Maják má funkci vizuální kontroly otevírání a zavírání brány. Fotobuňky chrání osoby a předměty v ose brány proti přiskřípnutí. V případě, že se brána zavírá a je narušen paprsek fotobuňky, elektronika automaticky motor zastaví a zase se otevře. Po časové prodlevě (nastavitelné) se brána začne znovu zavírat pokud není přerušen paprsek fotobuňky. Koncové dorazy na bráně nastavíte do polohy maximálního a minimálního otevření brány.

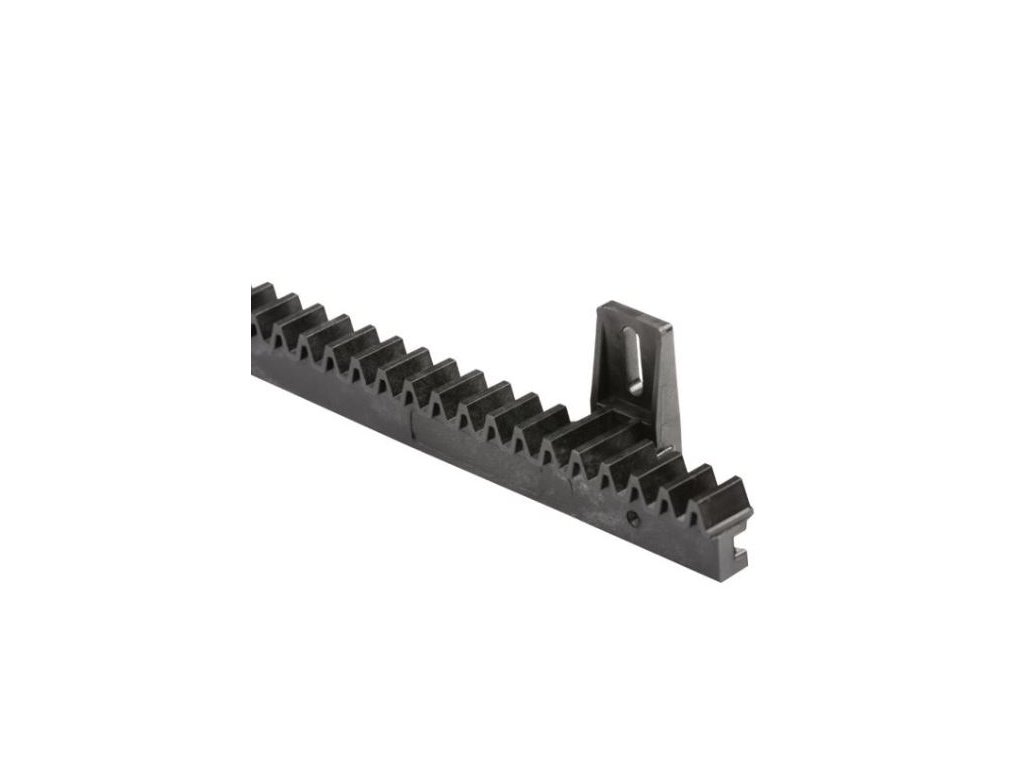

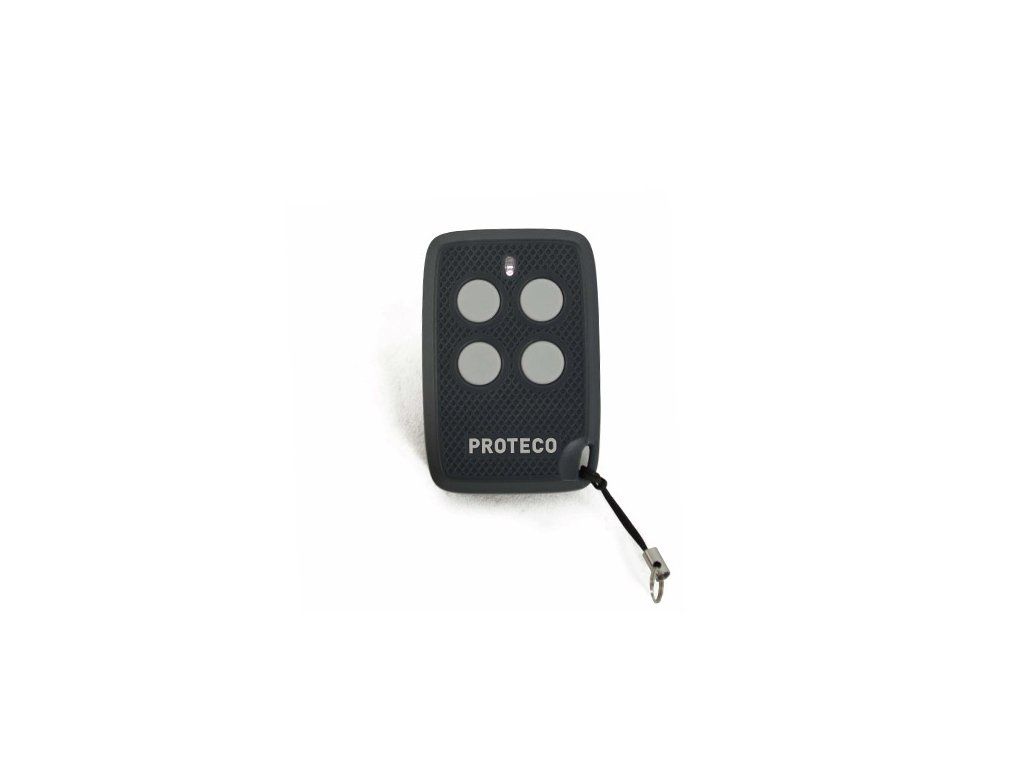

Hřebeny dle výběru ( B102, B104, B120) lze dokoupit pro použití montáže i na delší bránu. Na přání zákazníka můžeme vyměnit hřebeny B 120 (dodávané v sadě) za jiné hřebeny dle nabídky - B 104 nebo B 102. Požadavek uveďte do poznámky objednávky. Cena za sadu je stejná. Lze také sadu doplnit o další dálkové ovladače HIT 3, TX3, TX4334, TX312, externí přijímač TX 4331 pro dálkové ovládání dalšího spotřebiče, přídavnou anténu ANT 400 pro prodloužení dosahu. Dosah ovladače je přibližně 20 - 40m dle podmínek a okolního rušení, s použitím antény se dosah prodlouží přibližně o 50-100%.

Tato sada je dodávána tak, aby její montáž na posuvná vrata byla co nejednoduší a pomocí podrobného manuálu byl schopen tento pohon nainstalovat a naprogramovat i laik. V případě dotazu při instalaci můžete nám zavolat a naši technici vám rádi poradí s případným montážním dotazem nebo podáme vysvětlení v případě nepochopení montážního manuálu.

Technická data:

• Napájení systému 230V/50Hz
• Napájení motoru 24V
• Příkon motoru 70W
• Síla motoru 420N
• Frekvence přijímače dálkového ovládání 433,92MHz
• Dosah vysílače dálkového ovládání cca 20-40m, lze jej prodloužit externí anténou ANT 400 pro prodloužení dosahu
• Rychlost otevírání 8-10,5m / min.
• Koncové spínače: ANO mechanické
• Tepelná pojistka 150°C
• Otáčky motoru 2800rpm
• Provozní použití: 50%
• Provozní teplota -35°C až +80°C
• Krytí IP 54
• Rozměry pohonu 280 x 220 x 210 mm
• Hmotnost sady pohonu 10kg
