KIT ACE SOLAR - výhodná sada - špičkové 24V pohony se solárním napájením pro křídlové brány do 5,5m a do 7m

Detailní popis produktu

Sada pohonu a příslušenství se solárním systémem napájení je  určena pro instalace v místech, kde není přiveden napájecí kabel a kde by bylo komplikované nebo nákladné kabel instalovat. Toto solární napájení nepotřebuje žádný přívodní kabel a solární systém bez problémů napájí pohon brány i když jej používáte i vícekrát denně. Sada je vybavena i externí anténou pro prodloužení dosahu dálkového ovládání pohonu.

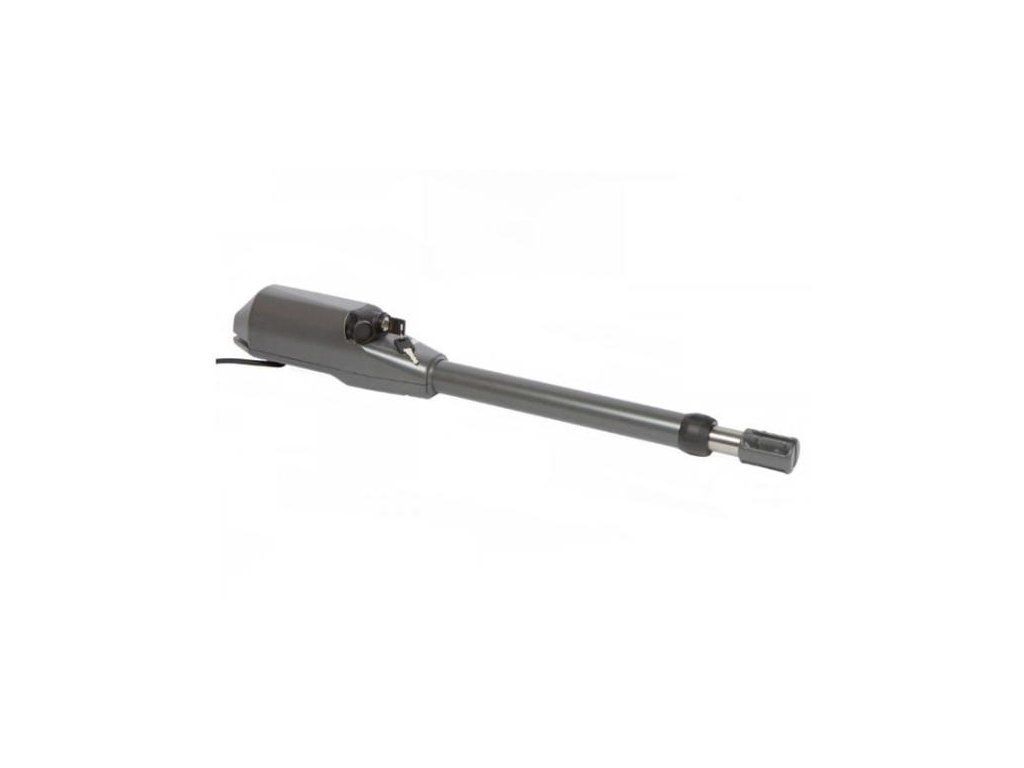

Akční sady dvou solárně napájených pohonů s plně uzavřeným pístem pohonu a doplňků na dálkové ovládání pro kompletní montáž na křídlovou bránu do 5,5m (KIT ACE 24V-3) a do 7m (KIT ACE 24V-4) průjezdové délky obou křídel. Kompletní sady jsou úplná a není nutné pro bezpečnou a bezproblémovou montáž dokupovat další doplňky. Sada je sestavena z velmi kvalitních pohonů Ace 24V s nerezovým pístem s masivní šroubovicí. Tyto motory jsou bezproblémově funkční jak v letních horkých měsících, tak i v extrémních mrazivých podmínkách.

Typy sad pohonů:

• KIT ACE 24V - 3: pro dvoukřídlové brány do 5,5m průjezdové délky a do hmotnosti 250kg na jedno křídlo
• KIT ACE 24V - 4: pro dvoukřídlové brány do 7m průjezdové délky a do hmotnosti 300kg na jedno křídlo

Výhody 24V pohonů:

• Pohony jsou propojeny z řídící jednotky kabelem s 2 vodiči
• Pohony lze napájet pouze z dobíjecí 24V baterie bez nutnosti připojení k síti 230V
• Při výpadku sítě 230V, lze pohony zálohovat přidáním dobíjecího akumulátoru 24V (nebo 2x12V zapojených do série)

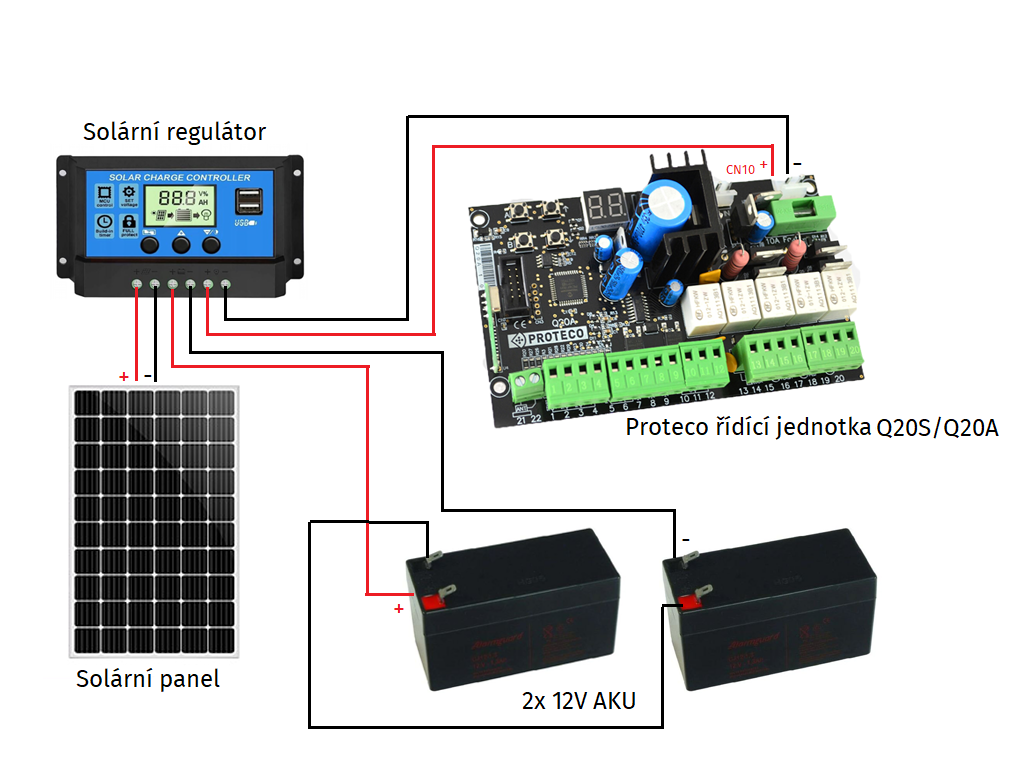

• Pohony lze napájet solárním panelem s dobíjecím akumulátorem - panel, regulátor a 2x Aku 12V jsou součástí této sady

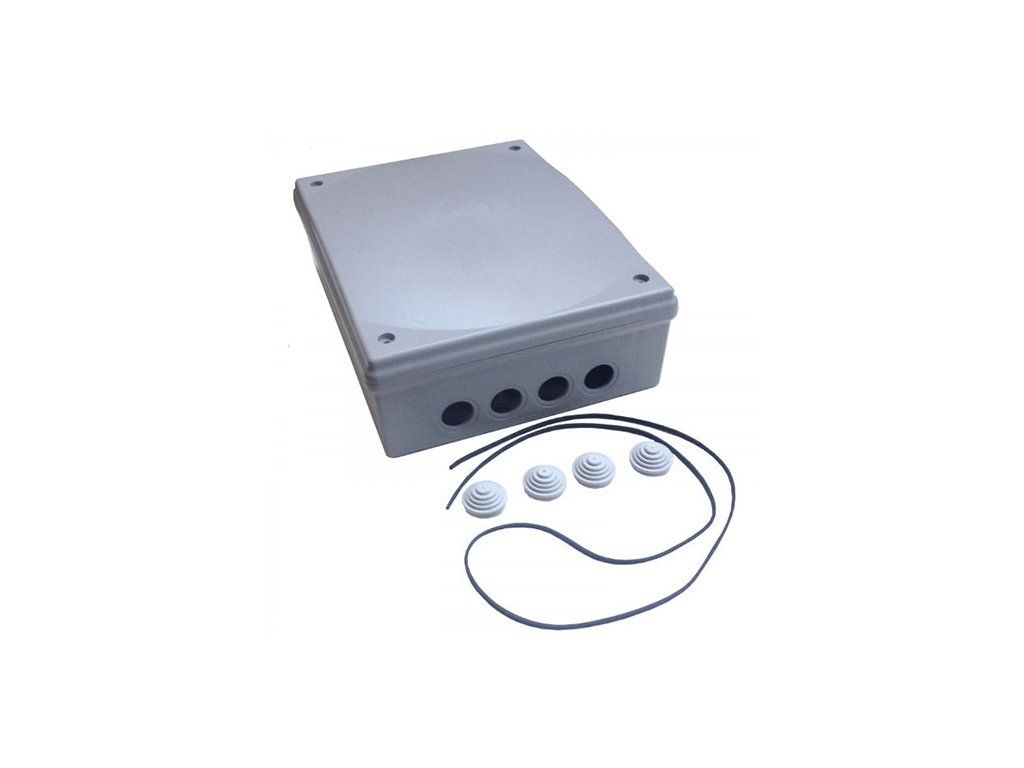

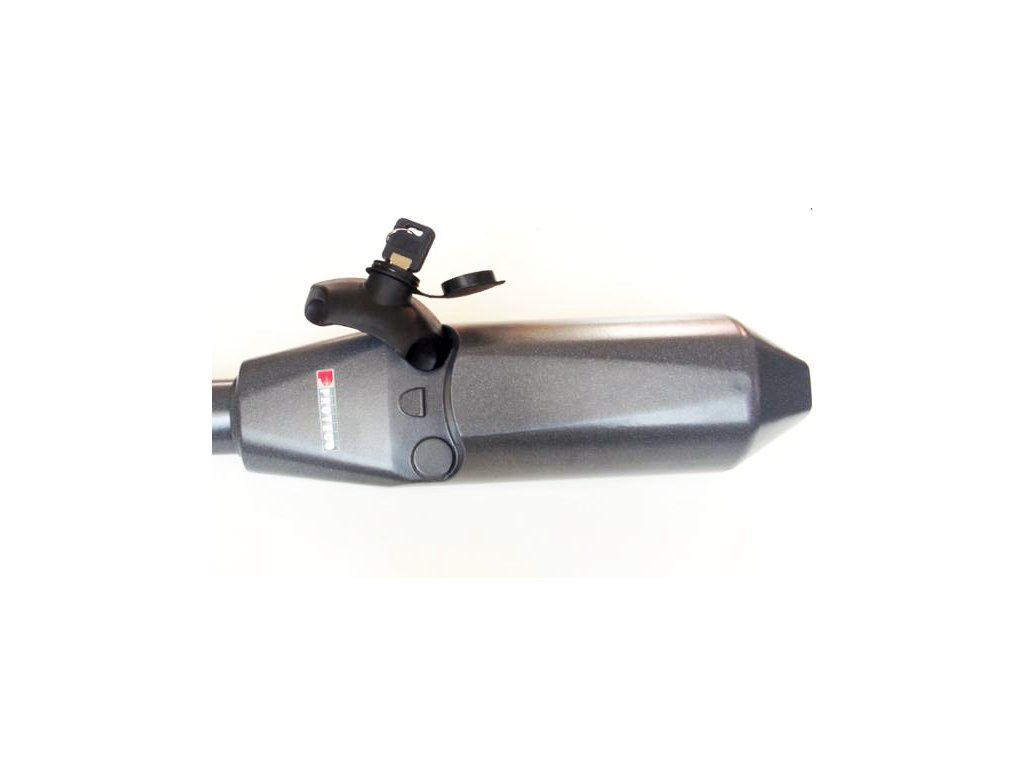

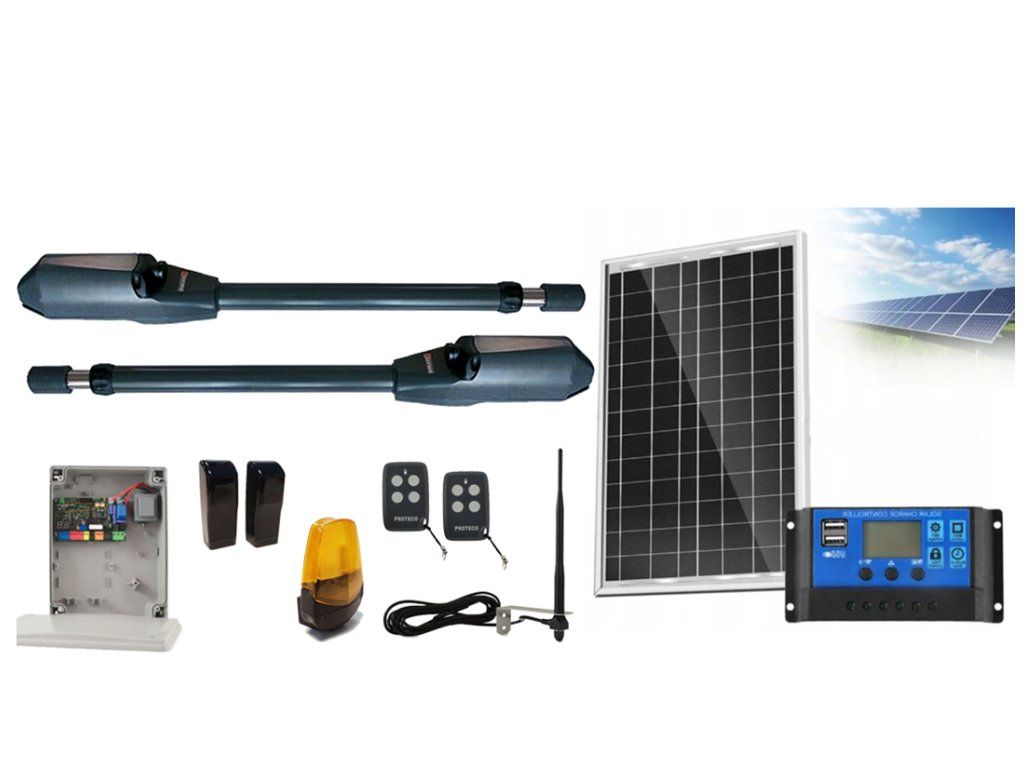

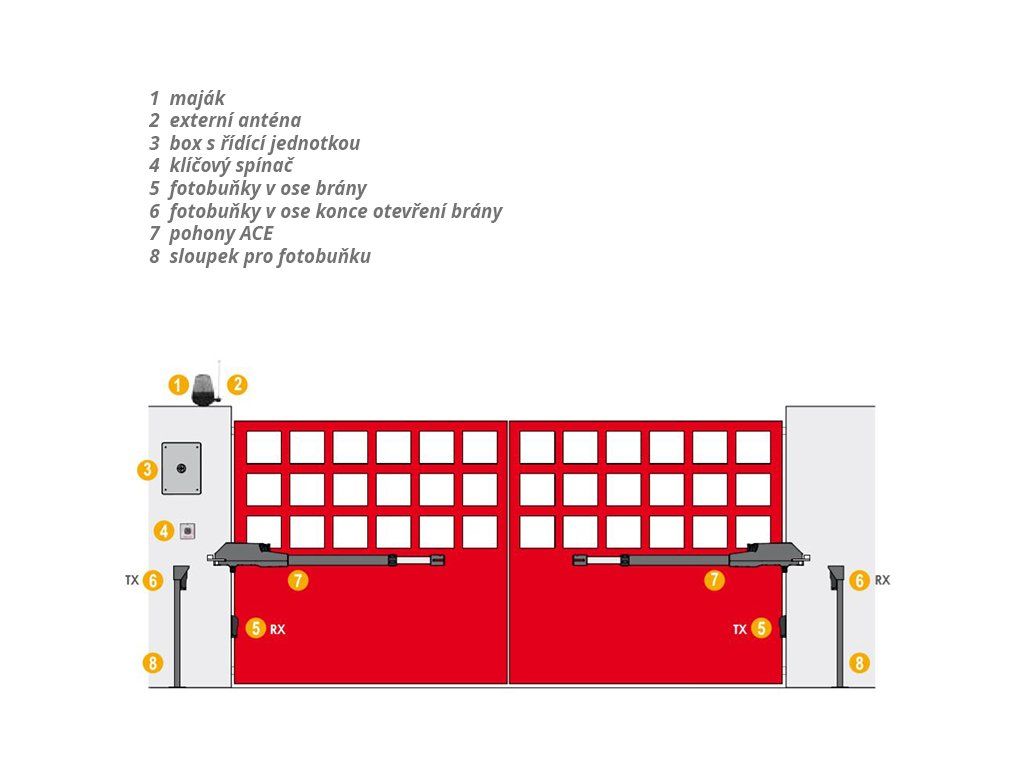

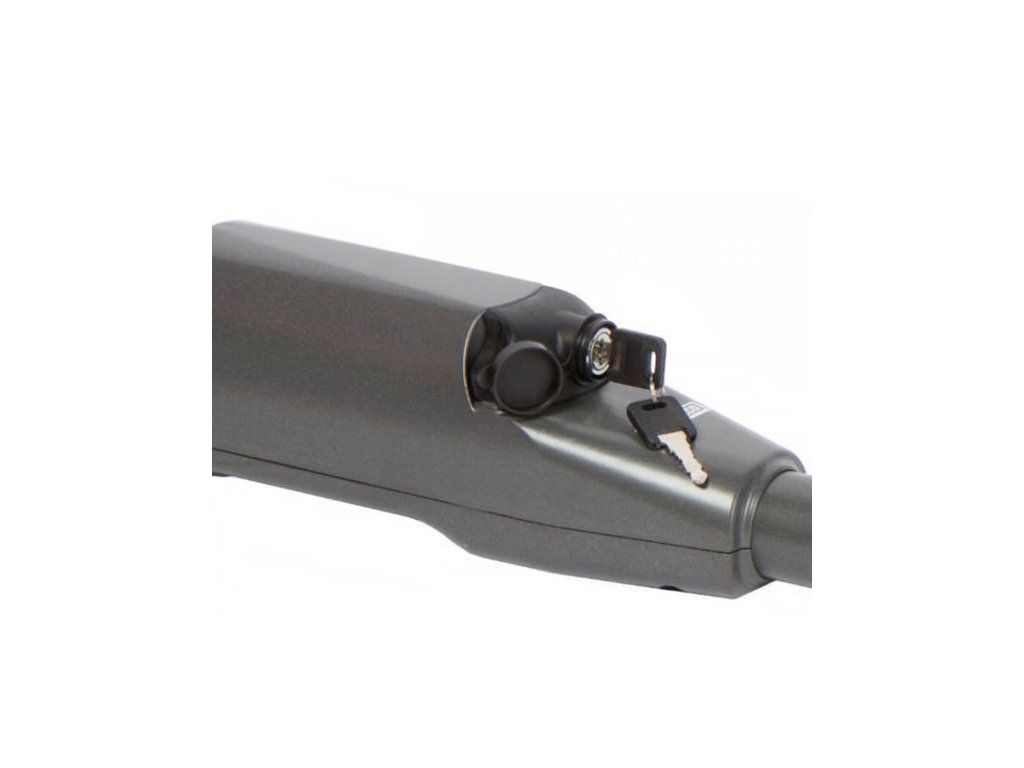

Sada obsahuje: dva velmi kvalitní a silné 24V pohony Ace 3/4, solární napájecí panel, solární regulátor, 2x akumulátor 12V / 1,3Ah, 2 klíče na odblokování převodovky pohonu v případě výpadku el. energie u každého pohonu zvlášť, držáky motorů a pístů, řídící jednotku Q 20A s programovacím režimem a přijímačem dálkového ovládání 433,92MHz, maják, pár ochranných fotobuněk, 2x dálkový ovládač TX 4 ANGIE s 4 kanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány apod. a anténu. Vše je dodáváno v jedné přepravní krabici i s podrobným návodem na montáž pohonu zapojení a programování řídící elektroniky.

Sada neobsahuje: propojovací kabely, držák a spojovací materiál pro solární panel a regulátor.

Parametry programovací elektroniky Q 20A :

• Displej pro zobrazení průběhu programování a signalizace stavů
• Elektronické nastavení síly, pracovní doby a zpomalení chodu a to odděleně pro každý motor zvlášť
• Možnost automatického programování funkce s amperometrickou detekcí překážky nebo sekvenční ovládání
• S elektronickým nastavením síly a zpomalení pro každý motor zvlášť
• Funkce rychlého opětovného uzavření
• Funkce částečného otevření jednoho křídla pro chodce (pedestrian)
• Samostatné elektronické časy pro zpoždění druhého křídla dveří - pro otevírání a zavírání
• Funkce volby (priority) křídla brány pro otevření
• Funkce světelné signalizace před spuštěním chodu pohonu
• Možnost volby druhého rádiového kanálu (volitelné)
• Možnost napojení na elektrickou přípojku (volitelné)
• Funkce nastavení a uzavírání brány pomocí elektronického zámku
• Integrovaný radiový přijímač 433.92MHz (99 kódů) kompatibilní dálkový ovladač s pevným nebo plovoucím kódem
• Vstup pro bezpečnostní lištu 8k2
• Funkce vlastní diagnózy anomálií a poruch

Možnost kopírování dálkových ovladačů TX 4 ANGIE (HIT3, TX 3 a další) jeden od druhého naprogramovaného do řídící jednotky a to libovolné množství.

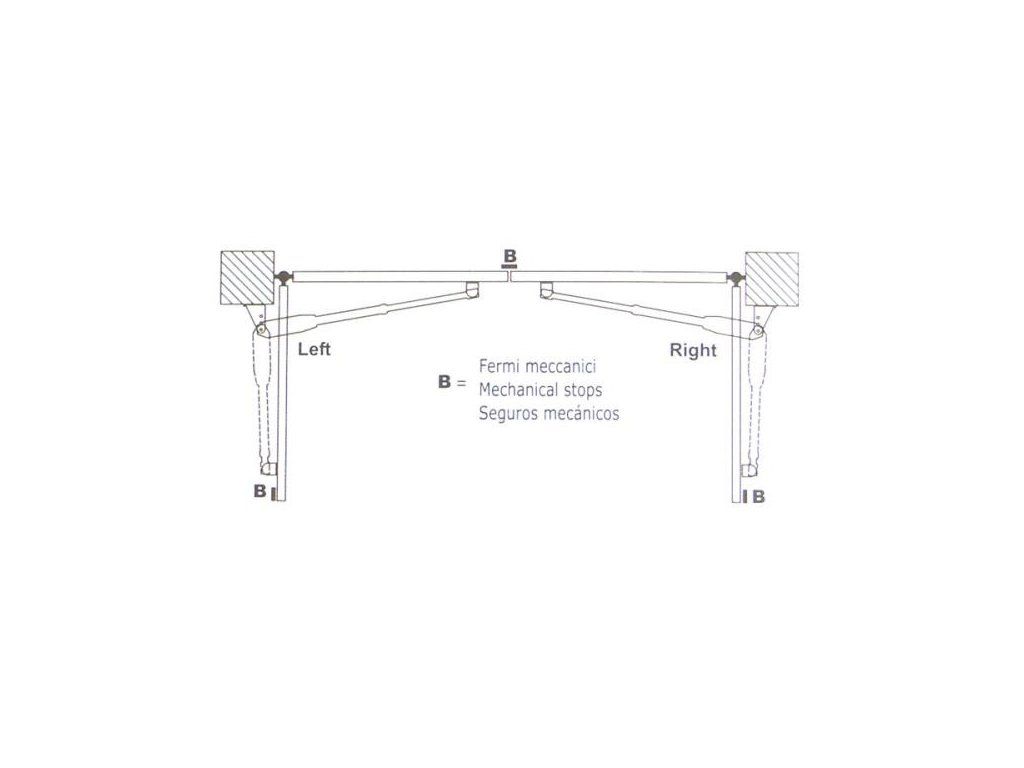

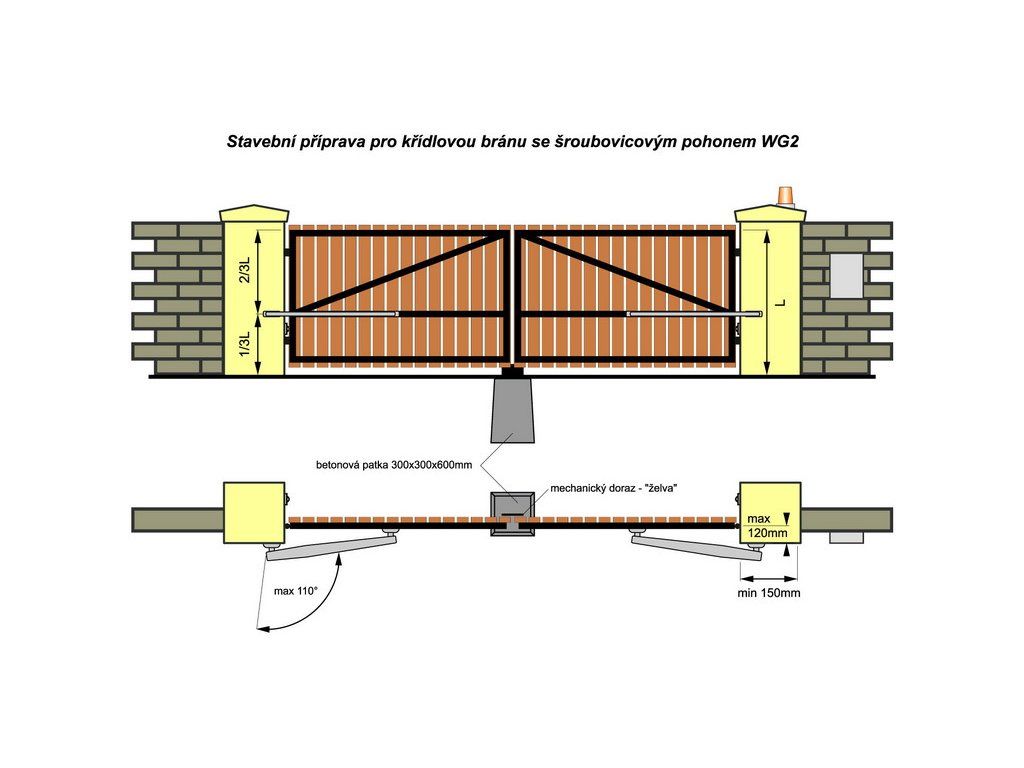

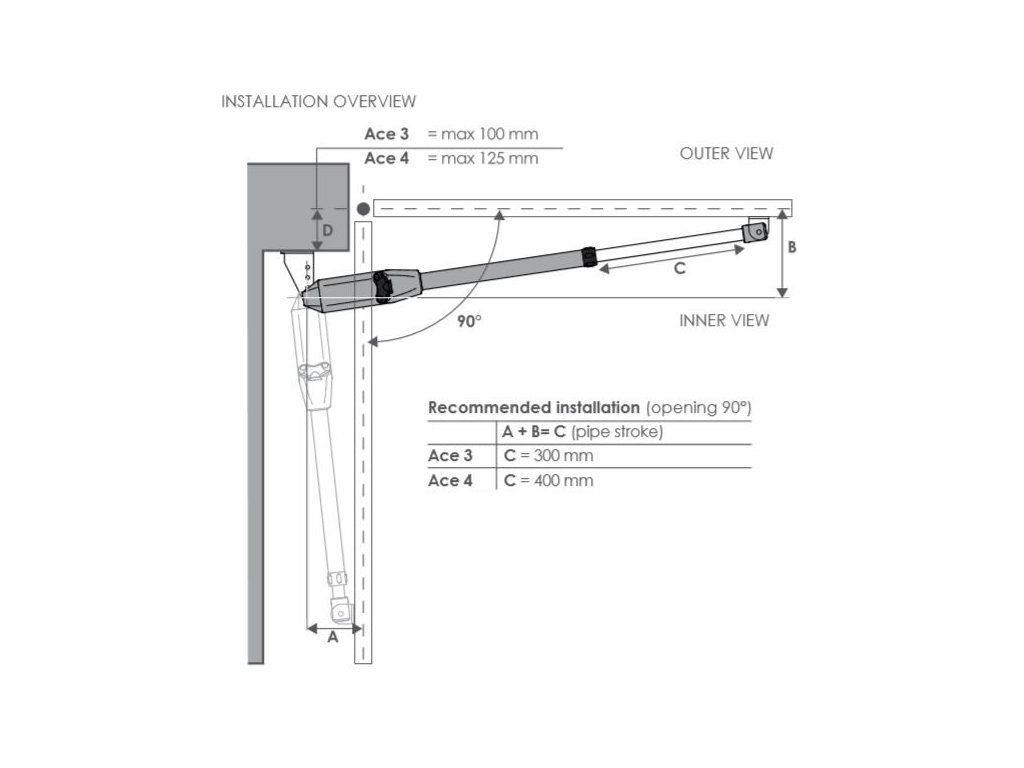

Pohon lze instalovat pro otevírání ven i dovnitř. S přibalenými držáky pohon otevírá bránu na stranu na které je pohon nainstalován. Pokud budete chtít otevírat bránu ven, je zapotřebí vyrobení speciálních mechanických úchytů T dle montážního návodu. V naší nabídce najdete speciální držáky pro otevírání brány ven a to Držák VD-3 a Držák VM-3.

Možnost přiřazení libovolný počet ovladačů díky funkci kopírování dálkových ovladačů jeden od druhého.

4 tlačítka na ovladači vytváří 4 samostatné ovládací okruhy pro dálkové ovládání, které můžete využít například takto:

• 1. tlačítko pro klasické otevírání obou křídel
• 2. tlačítko pro částečné otevření jednoho křídla pro průchod osob
• 3. tlačítko pro ovládání další brány nebo pohonu garážových vrat
• 4. tlačítko pro osvětlení, vjezdové závory nebo další brány

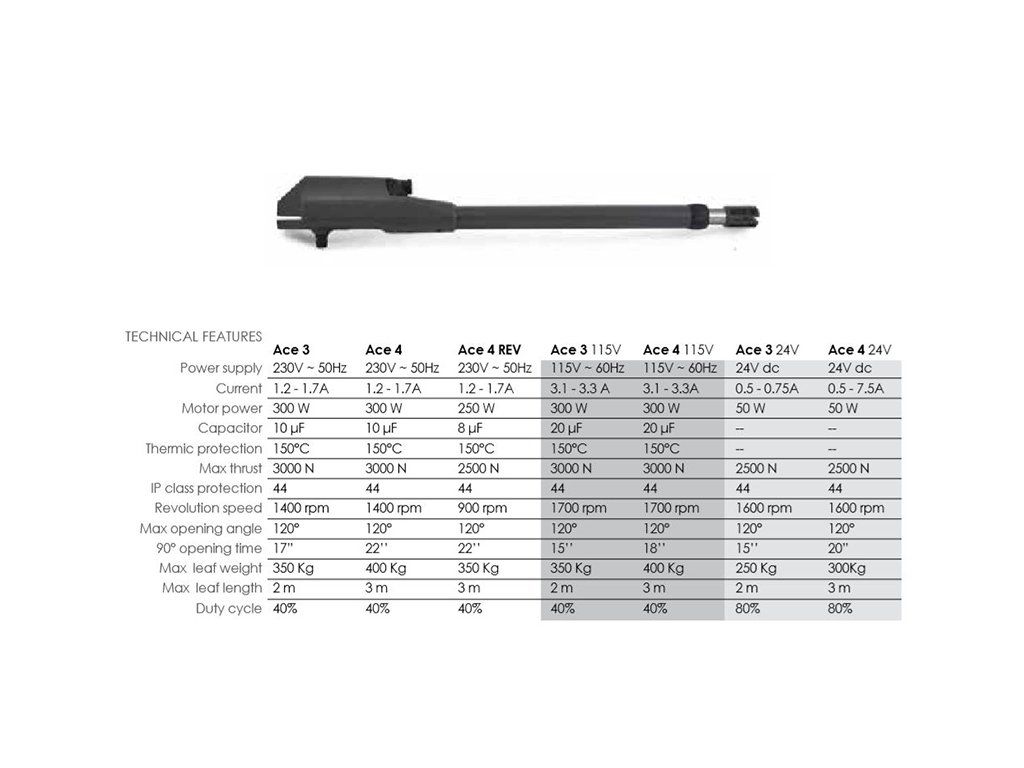

Technická data:  Napájení řídící jednotky 230V, napájení pohonů 24V DC, odběr proudu 0,5 - 0,75A, příkon 50W, nastavitelná síla 2500 N, třída ochrany pohonu IP44, třída ochrany boxu řídící jednotky IP54, otáčky motoru 1600rpm, max. úhel otevření 120°, pracovní cyklus: 80%, pracovní teplota -35°C až +80°C.

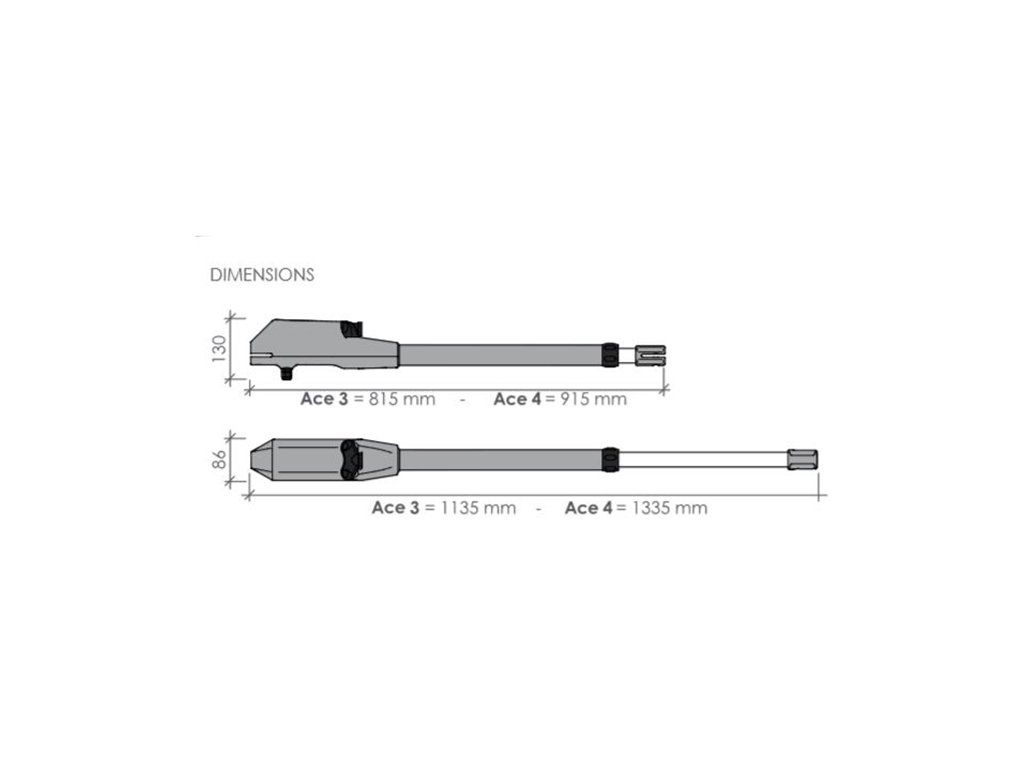

• KIT ACE 24V-3: použití pro brány do 5,5m, délka pohonu při zajetém pístu pohonu 815mm, při vyjetém pohonu 1135mm, čas otevření brány 90°- 16sec, celková hmotnost sady 14,5kg
• KIT ACE 24V-4: použití pro brány do 7m, délka pohonu při zajetém pístu pohonu 915mm, při vyjetém pohonu 1335mm, čas otevření brány 90°- 19sec, celková hmotnost sady 15kg

SOLÁRNÍ SYSTÉM NAPÁJENÍ:

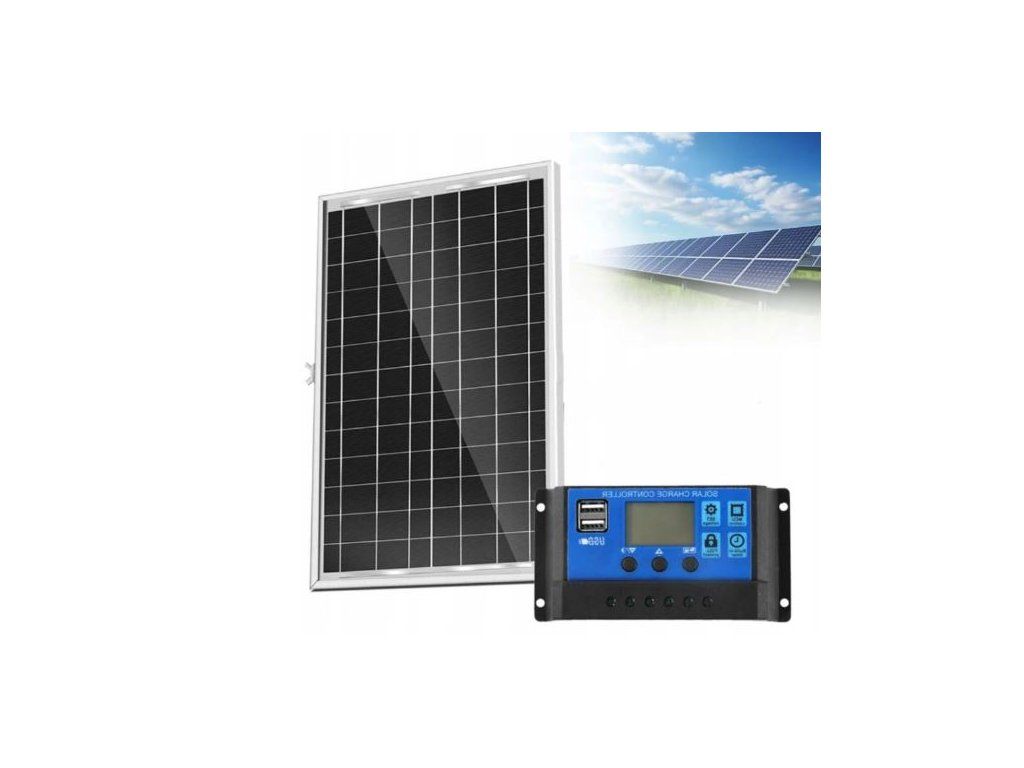

Kompletní řešení solárního systému pro napájení a provoz 24V pohonů bran a vrat. Sada obsahuje výkonný monokrystalický panel třídy A a inteligentní MPPT/PWM a  regulátor napájení a nabíjení akumulátoru s plnou ochranou baterie. Žádné tahání kabelů, žádné závislosti na síti — čistá energie přímo ze slunce.

Hlavní výhody

• Kompatibilita garantovaná — regulátor připravený pro 24V systémy až 260W PV výkonu
• Panel třídy A — monokrystalický křemík s vysokou účinností a 25W stabilního výkonu
• Plná ochrana baterie — regulátor hlídá přebití 24V akumulátoru, podbití, zkrat i přepólování
• Okamžitá instalace — připojení pohonu jedním kabelem, žádné složité nastavování (kabel není součástí)
• Odolnost pro venkovní použití — panel testovaný při standardních podmínkách STC (1000 W/m², 25 °C, AM1.5)

Doporučení

• Tento solární napájecí systém je ideální pro napájení pohonů vrat a bran umístěných v místech, kde není přiveden el. proud
• K tomuto systému je nutné dokoupit a nabíjecí akumulátor 24V, nebo dva 12V akumulátory a ty zapojit do série
• Kapacitu akumulátoru určujete podle četnosti ovládání pohonu za den - doporučení pro 3-5 cyklů - 2-4Ah AKU, 5-10 cyklů cca 4-7Ah. Můžete i s nižší kapacitou, ale pak riskujete, že se akumulátor v zimních měsících při zatažené obloze nestihne nabít

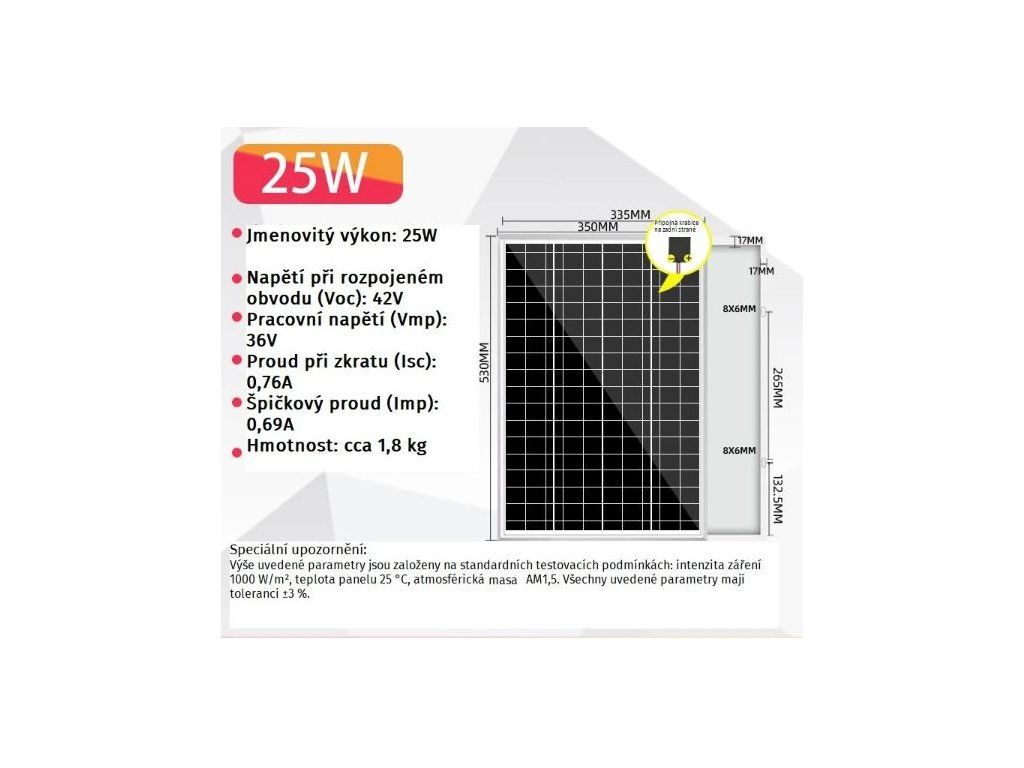

Technické parametry — Solární panel

• Jmenovitý výkon: 25 W
• Určený pro: 24V napájecí systémy
• Napětí při rozpojeném obvodu (Voc): 42 V
• Pracovní napětí (Vmp): 36 V
• Proud při zkratu (Isc): 0,76 A
• Špičkový pracovní proud (Imp): 0,69 A
• Hmotnost: cca 1,8 kg
• Rozměry panelu: 350 × 530 mm (tloušťka rámu 17 mm)
• Typ článků: monokrystalický křemík třídy A
• Standardní testovací podmínky: 1000 W/m², 25 °C, AM1.5
• Tolerance parametrů: ±3 %

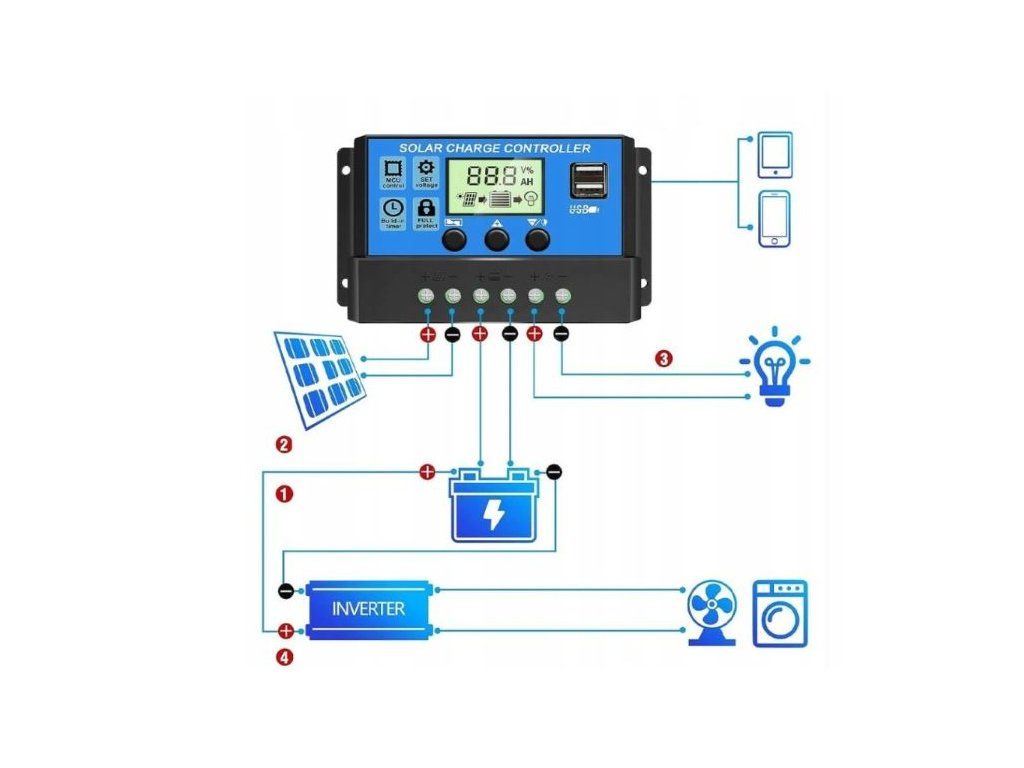

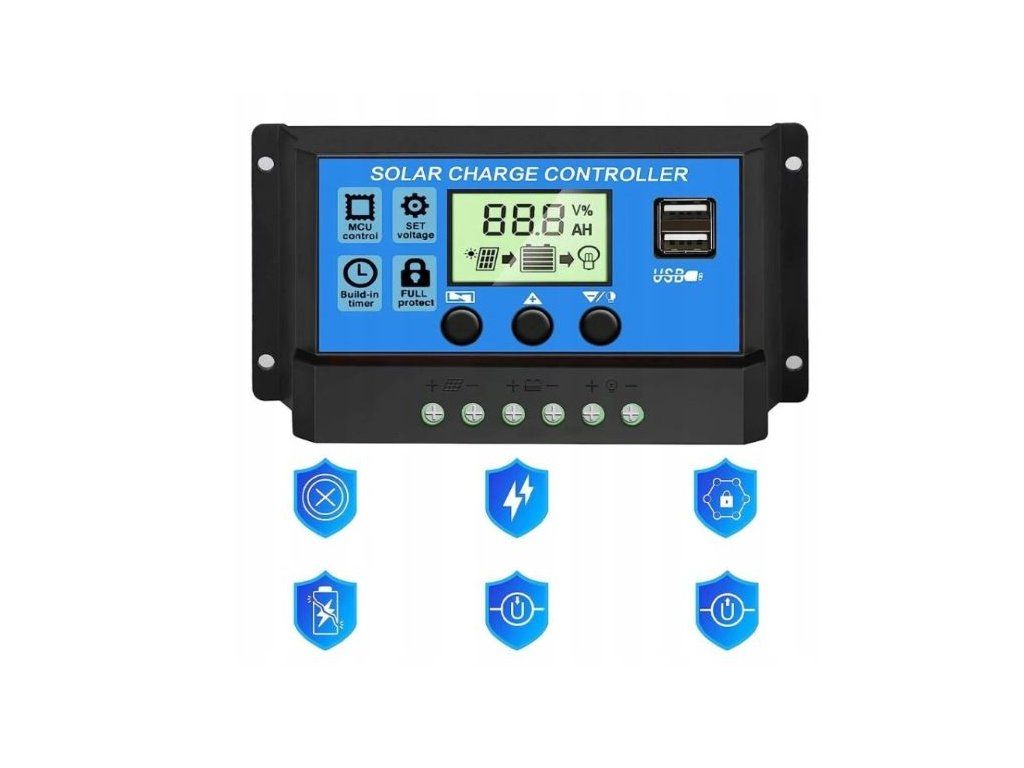

Technické parametry — Regulátor nabíjení

• Napěťová úroveň systému: 12 V / 24 V (automatická detekce)
• Jmenovitý proud: max. 10 A
• Maximální PV napětí (Voc): 46 V
• Maximální PV výkon pro 12V systém: 130 W
• Maximální PV výkon pro 24V systém: 260 W
• Kompatibilní s bateriemi: olověné (Pb), gelové, AGM, LiFePO4 (dle konkrétního modelu upravte)
• Integrovaná ochrana: přebití, podbití, zkrat, přepólování, přehřátí
• Montáž: na DIN lištu / přímo na povrch (dle konkrétního modelu upravte)
