KIT SHARK SOLAR - podzemní 24V pohony PROTECO se solárním napájením, výhodná sada pro dvoukřídlové brány do 6m

Detailní popis produktu

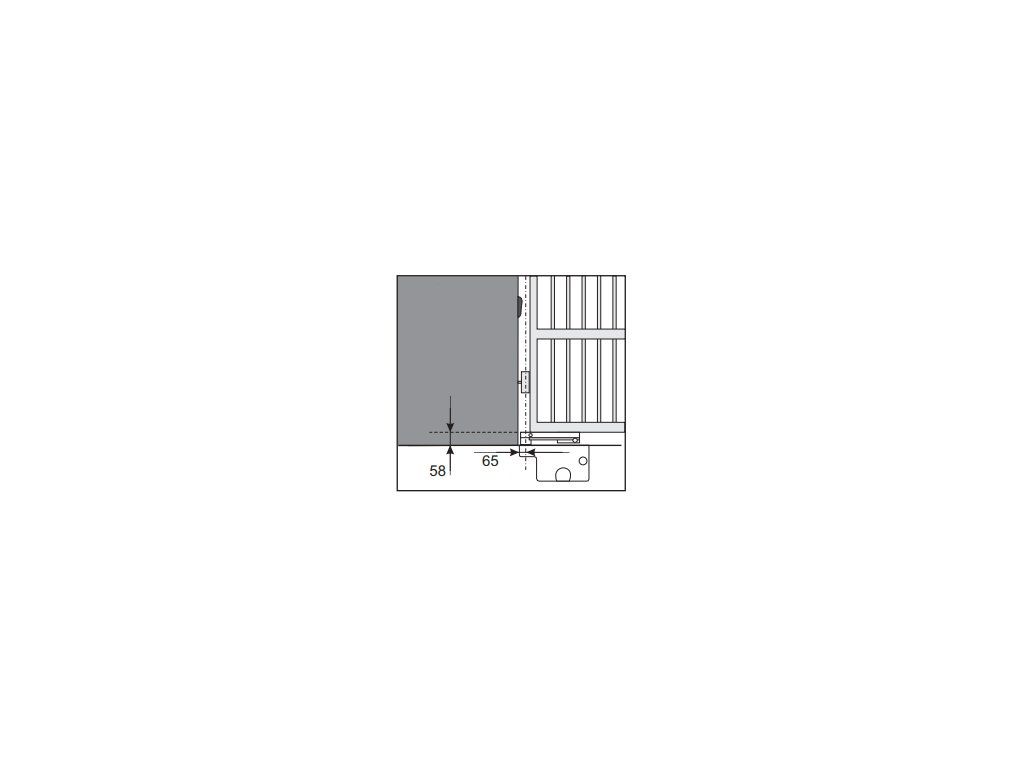

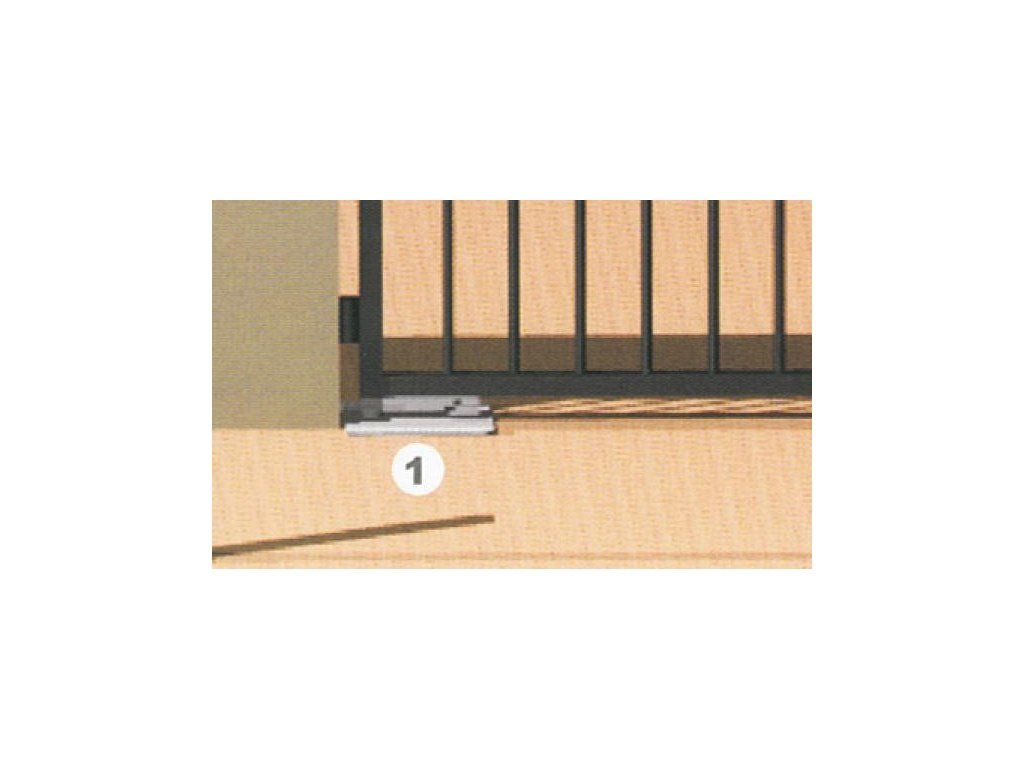

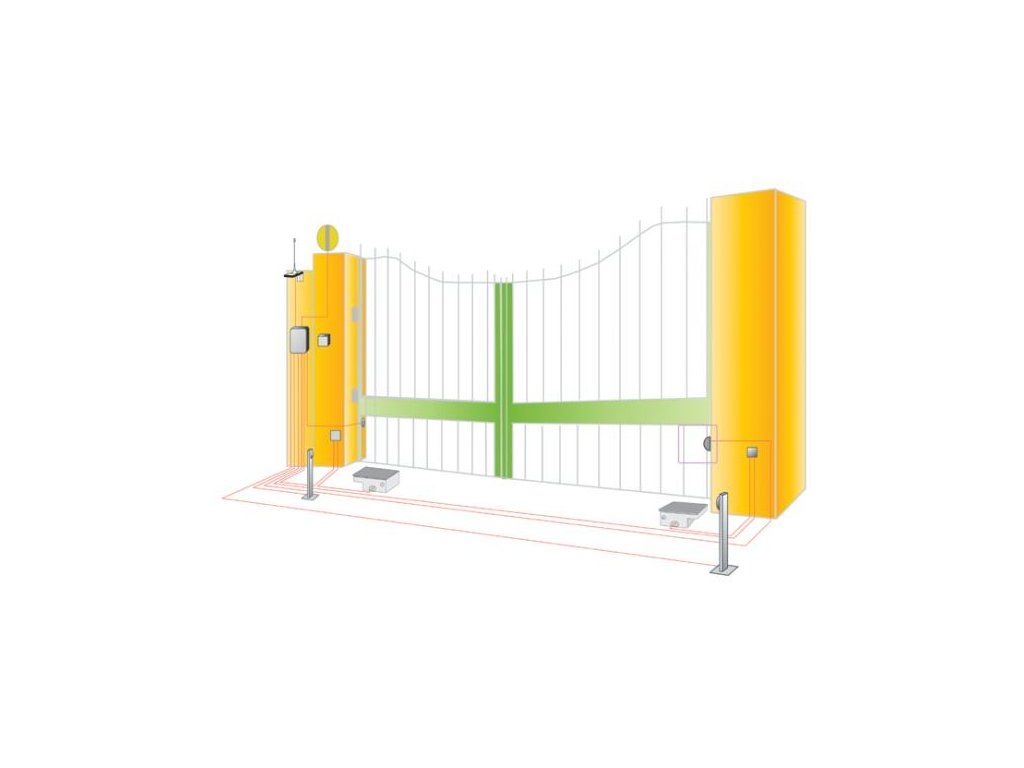

Podzemní pohony Shark v kovových boxech uložených v zemi pod bránou jsou vhodné pro montáž pod křídlové brány s otevíráním ven nebo i dovnitř, pro domácí i průmyslové použití. Doporučujeme i tam, kde není místo pro montáž pístových nebo ramenových pohonů, nebo kde se dává důraz na design, kde klasické pístové nebo ramenové pohony jsou nevhodné a narušují estetický pohled, například u historických, kovaných nebo moderních bran, nebo u dřevěných vrat.

Sada pohonu a příslušenství se solárním systémem napájení je  určena pro instalace v místech, kde není přiveden napájecí kabel a kde by bylo komplikované nebo nákladné kabel instalovat. Toto solární napájení nepotřebuje žádný přívodní kabel a solární systém bez problémů napájí pohon brány i když jej používáte i vícekrát denně. Sada je vybavena i externí anténou pro prodloužení dosahu dálkového ovládání pohonu.

Nabízíme vám výhodnou a úplnou sadu podzemních pohonů s příslušenstvím pro instalaci na dvoukřídlovou bránu do 6m délky obou křídel. Sada je sestavena z velmi kvalitních pohonů Shark v hliníkovém tlakově odlitém krytu s antikorozní úpravou (dokonalé utěsnění motoru IP 67 - pracuje i pod vodou). Tyto pohony jsou bezproblémově funkční jak v letních horkých měsících, tak i v extrémních mrazivých podmínkách. Součást sady je i řídící jednotka v platovém venkovním boxu, která lze naprogramovat až 20 různými parametry viz níže.

Výhody 24V napájení pohonů:

• Pohony jsou propojeny z řídící jednotky kabelem s 2 vodiči
• Pohony lze napájet pouze z dobíjecí 24V baterie bez nutnosti připojení k síti 230V
• Při výpadku sítě 230V, lze pohony zálohovat přidáním dobíjecího akumulátoru 24V (nebo 2x12V zapojených do série)

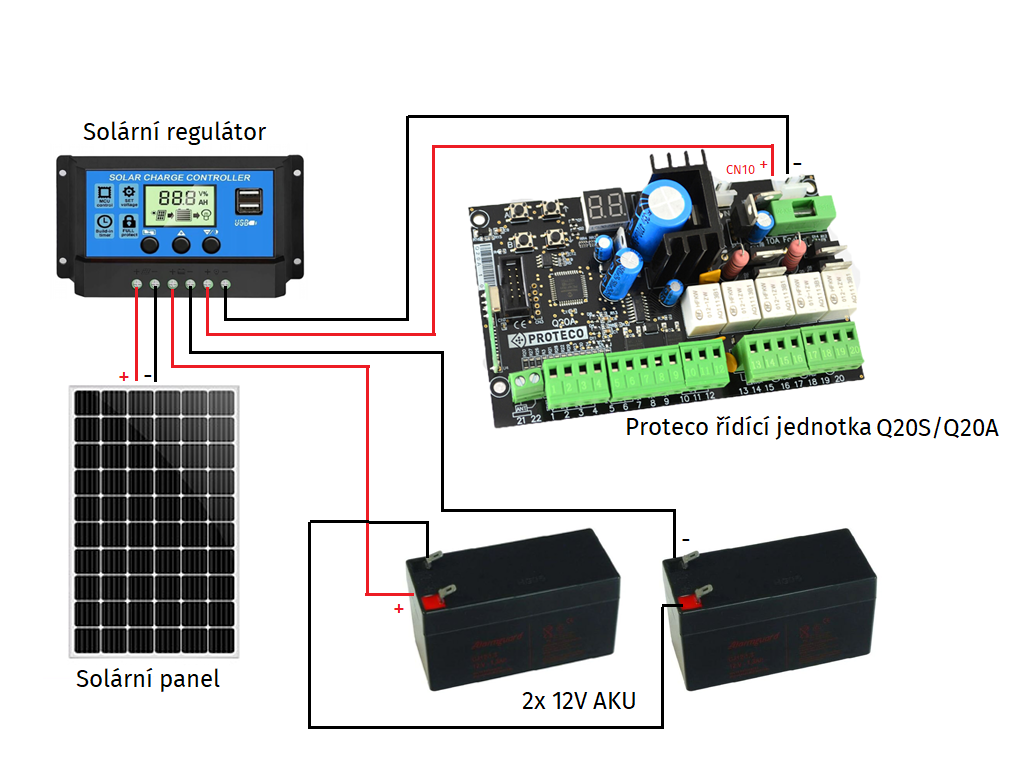

• Pohony lze napájet solárním panelem s dobíjecím akumulátorem - panel, regulátor a 2x Aku 12V jsou součástí této sady

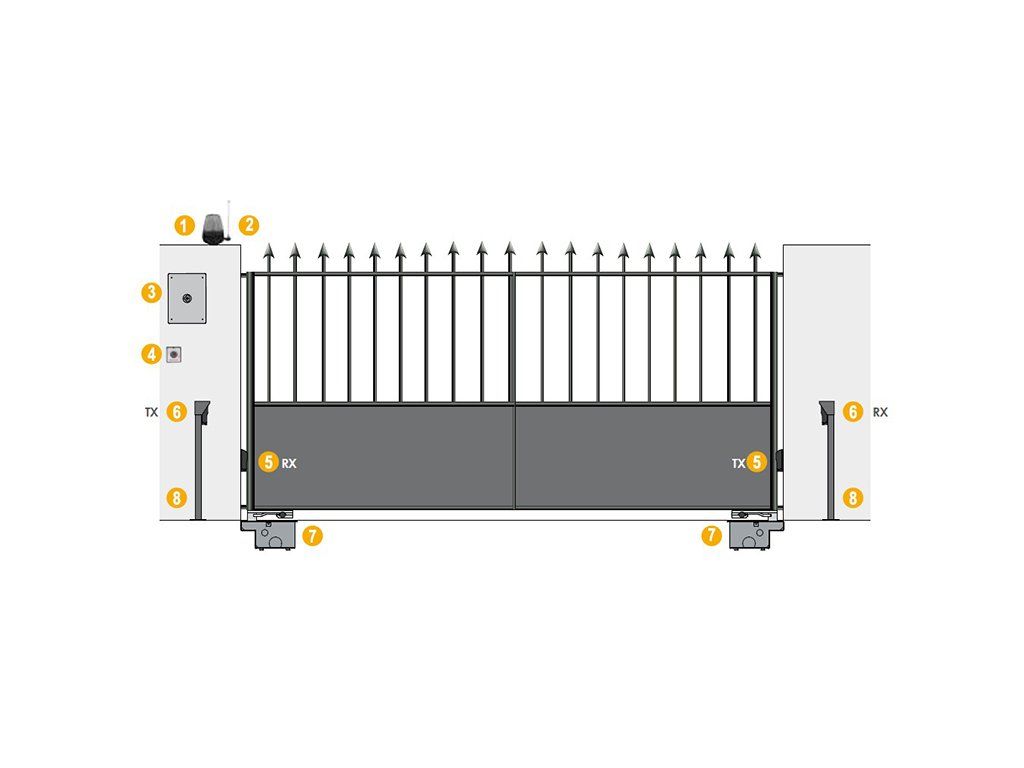

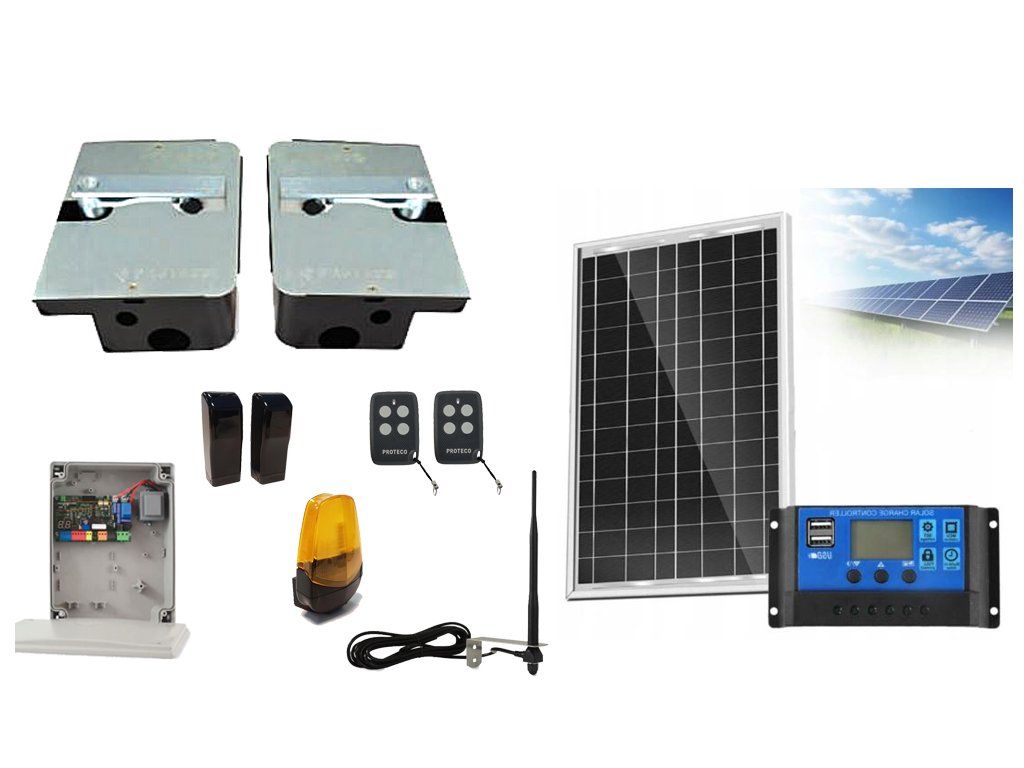

Sada obsahuje:

• Solární napájecí panel
• Solární regulátor dobíjení a ochrana proti přebití akumulátoru
• 2x 12V AKU 1,3Ah - pro napojení do série a tím dosáhnout 24V napájení

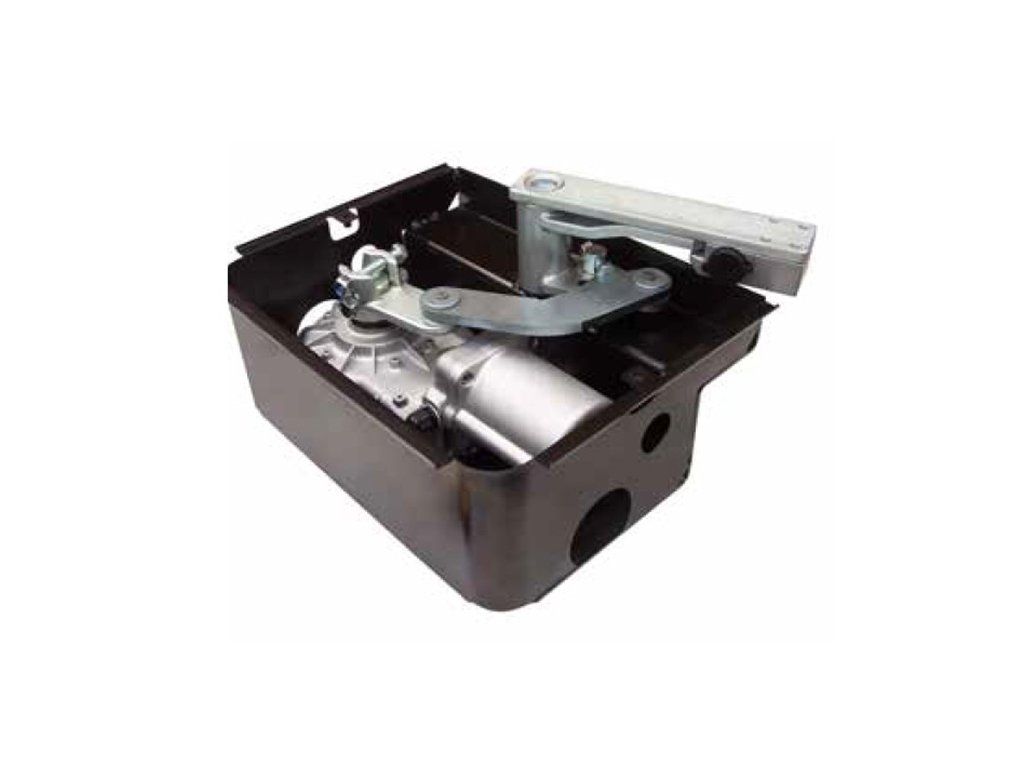

• 2 velmi kvalitní a silné motory Shark 24V s masivním ramenem pro spodní uchycení brány
• 2 pozinkované boxy s víkem pro uložení pohonu do země pod bránu
• 2 tažná ramena pro spodní uchycení rámu křídlové brány
• klíč na odblokování tažného ramena brány v případě výpadku el. energie z boku pohonu, možnost odblokování zevnitř i z venku
• řídící jednotku Q 20A s programovacím režimem a přijímačem dálkového ovládání 433,92MHz
• maják RL Luce
• pár ochranných fotobuněk RF 40
• externí anténu ANT 400 pro prodloužení dosahu dálkových ovladačů
• 2x dálkový ovládač TX 4 Angies se 4 kanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány apod.
• Vše je dodáváno s podrobným návodem na montáž pohonu zapojení a programování řídící elektroniky - nově ke stažení - viz Související soubory

Parametry programovací elektroniky Q 20A:

• Displej pro zobrazení průběhu programování a signalizace stavů
• Elektronické nastavení síly, pracovní doby a zpomalení chodu a to odděleně pro každý motor zvlášť
• Možnost automatického programování funkce s amperometrickou detekcí překážky nebo sekvenční ovládání
• S elektronickým nastavením síly a zpomalení pro každý motor zvlášť
• Funkce rychlého opětovného uzavření
• Funkce částečného otevření jednoho křídla pro chodce (pedestrian)
• Samostatné elektronické časy pro zpoždění druhého křídla dveří - pro otevírání a zavírání
• Funkce volby (priority) křídla brány pro otevření
• Funkce světelné signalizace před spuštěním chodu pohonu
• Možnost volby druhého rádiového kanálu (volitelné)
• Možnost napojení na elektrickou přípojku (volitelné)
• Funkce nastavení a uzavírání brány pomocí elektronického zámku
• Integrovaný radiový přijímač 433.92MHz (99 kódů) kompatibilní dálkový ovladač s pevným nebo plovoucím kódem
• Vstup pro bezpečnostní lištu 8k2
• Funkce vlastní diagnózy anomálií a poruch

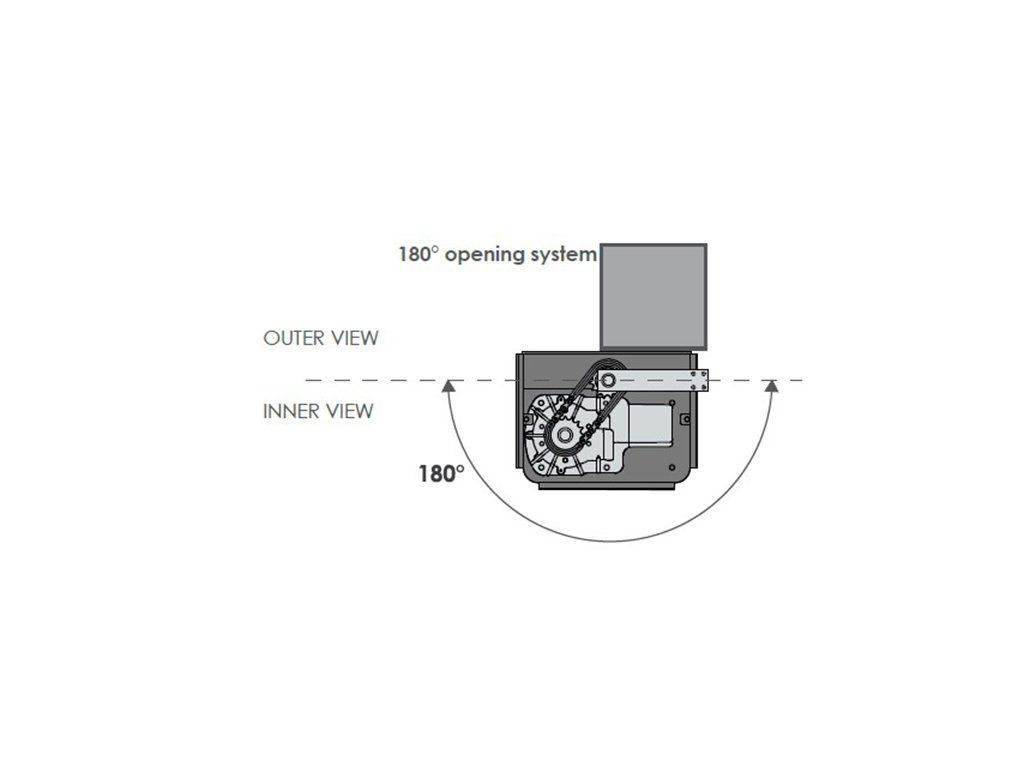

Pohon otevírá bránu dovnitř i ven dle způsobu instalace. V případě dokoupení převodového modulu A 008 budou pohony otevírat bránu až do 180°.

Možnost přiřazení libovolného počtu dálkových ovladačů Proteco díky možnosti kopírování ovladačů mezi sebou, kódové klávesnice, RFID čtečky, či jiných ovládacích a bezpečnostních systémů.

Doporučujeme také dokoupení a instalaci 2. páru fotobuněk pro fázi otevírání do prostoru dosahu křídel v otevřené poloze pro ochranu stojících předmětů v tomto prostoru.

Technická data:

• Napájení 230V a také pouze ze solárního systému
• Napájení podzemního pohonu: 24V
• Příkon jednoho pohonu: 390W
• Pracovní frekvence přijímače a vysílače: 433,92MHz
• Dosah vysílače: cca 30-50m dle podmínek v místě instalace
• Maximální délka jednoho křídla: cca 3,5m - tj. velikost brány obou křídel do 7m
• Provozní teplota: -35°C až + 80°C
• Krytí motoru: IP 67

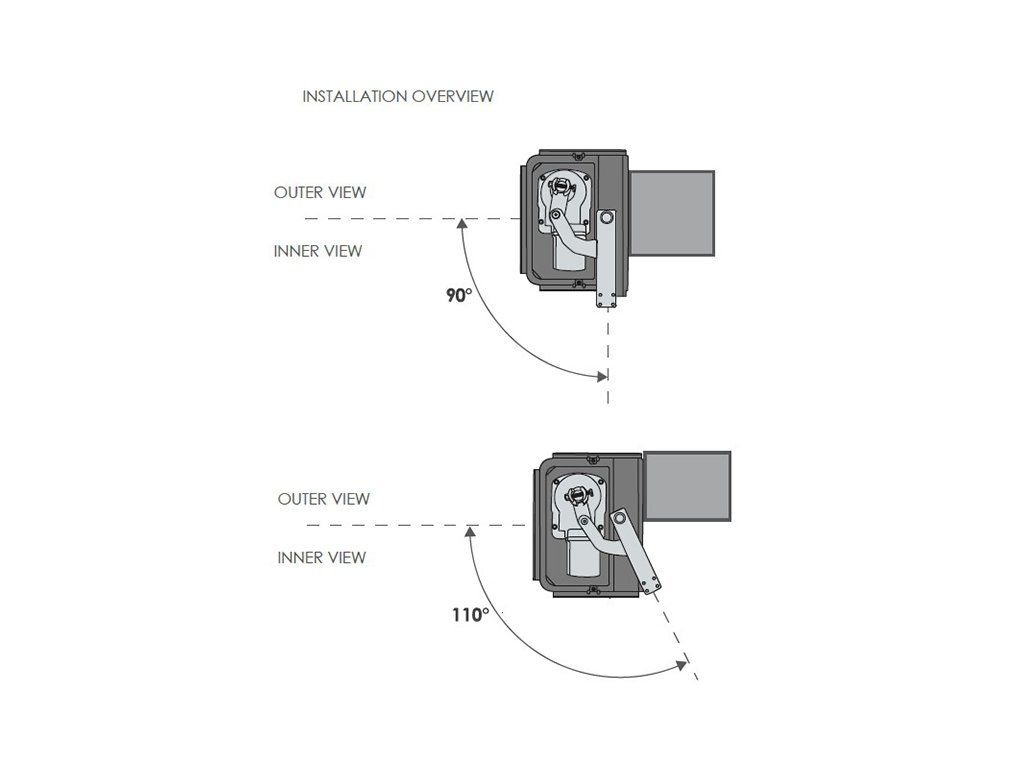

• Max. úhel otevření brány: 115° (s převodovou jednotkou až 180°)
• Otáčky motoru: 1400 ot/min
• Max. točivý moment motoru: 300Nm
• Tepelná pojistka: +150°C

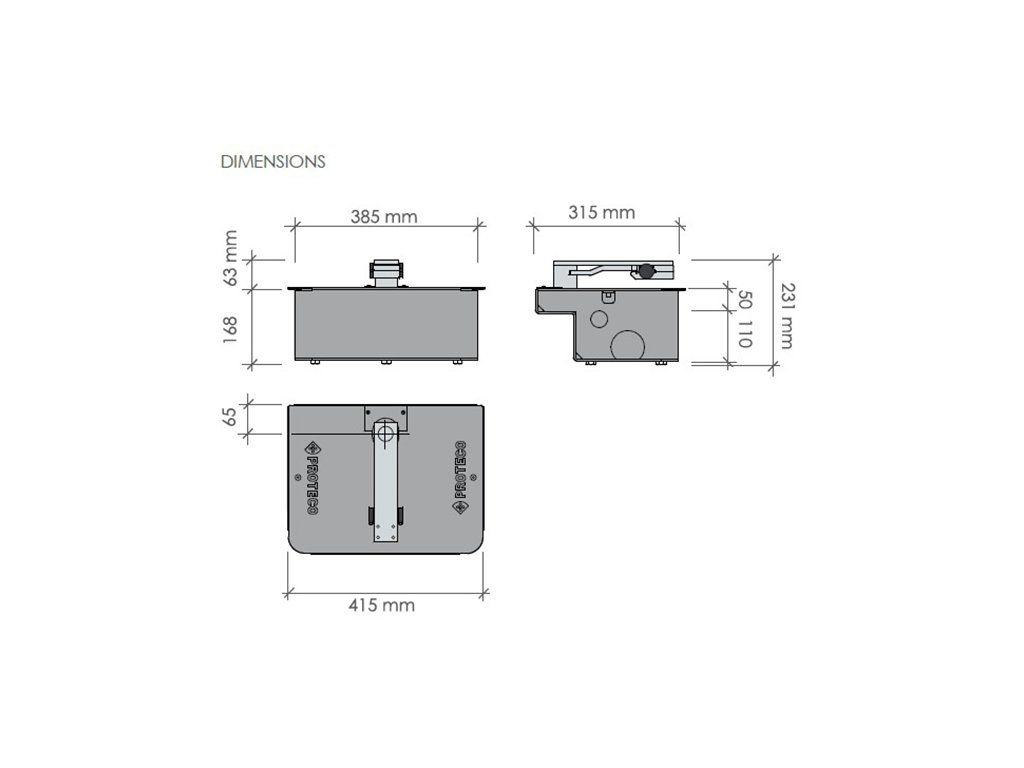

• Rozměry boxu: 380 x 320 x 215 mm
• Hmotnost pohonu: 10kg
• Celková hmotnost sady: 35kg

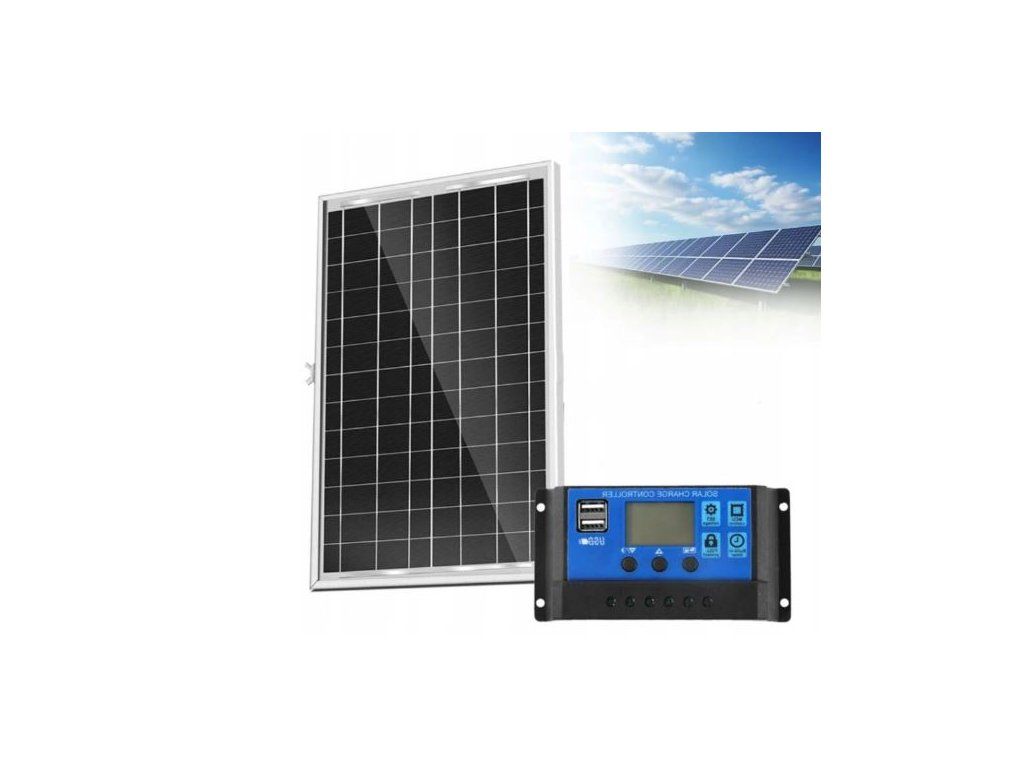

SOLÁRNÍ SYSTÉM NAPÁJENÍ:

Kompletní řešení solárního systému pro napájení a provoz 24V pohonů bran a vrat. Sada obsahuje výkonný monokrystalický panel třídy A a inteligentní MPPT/PWM a  regulátor napájení a nabíjení akumulátoru s plnou ochranou baterie. Žádné tahání kabelů, žádné závislosti na síti — čistá energie přímo ze slunce.

Hlavní výhody

• Kompatibilita garantovaná — regulátor připravený pro 24V systémy až 260W PV výkonu
• Panel třídy A — monokrystalický křemík s vysokou účinností a 25W stabilního výkonu
• Plná ochrana baterie — regulátor hlídá přebití 24V akumulátoru, podbití, zkrat i přepólování
• Okamžitá instalace — připojení pohonu jedním kabelem, žádné složité nastavování (kabel není součástí)
• Odolnost pro venkovní použití — panel testovaný při standardních podmínkách STC (1000 W/m², 25 °C, AM1.5)

Doporučení

• Tento solární napájecí systém je ideální pro napájení pohonů vrat a bran umístěných v místech, kde není přiveden el. proud
• K tomuto systému je nutné dokoupit a nabíjecí akumulátor 24V, nebo dva 12V akumulátory a ty zapojit do série
• Kapacitu akumulátoru určujete podle četnosti ovládání pohonu za den - doporučení pro 3-5 cyklů - 2-4Ah AKU, 5-10 cyklů cca 4-7Ah. Můžete i s nižší kapacitou, ale pak riskujete, že se akumulátor v zimních měsících při zatažené obloze nestihne nabít

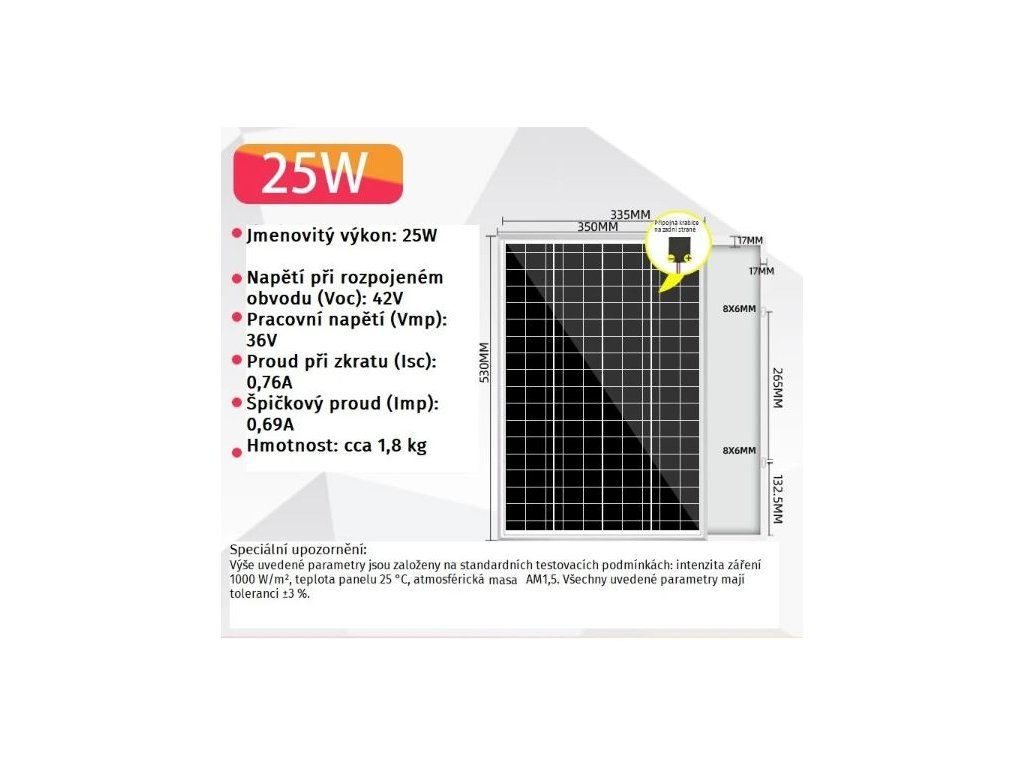

Technické parametry — Solární panel

• Jmenovitý výkon: 25 W
• Určený pro: 24V napájecí systémy
• Napětí při rozpojeném obvodu (Voc): 42 V
• Pracovní napětí (Vmp): 36 V
• Proud při zkratu (Isc): 0,76 A
• Špičkový pracovní proud (Imp): 0,69 A
• Hmotnost: cca 1,8 kg
• Rozměry panelu: 350 × 530 mm (tloušťka rámu 17 mm)
• Typ článků: monokrystalický křemík třídy A
• Standardní testovací podmínky: 1000 W/m², 25 °C, AM1.5
• Tolerance parametrů: ±3 %

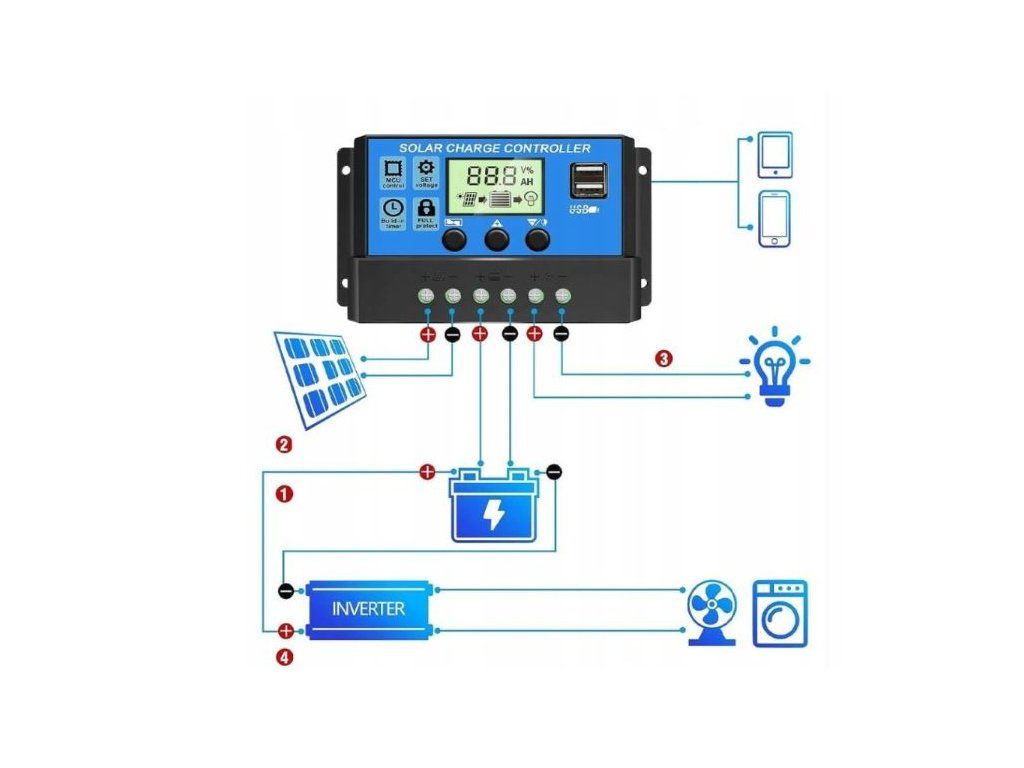

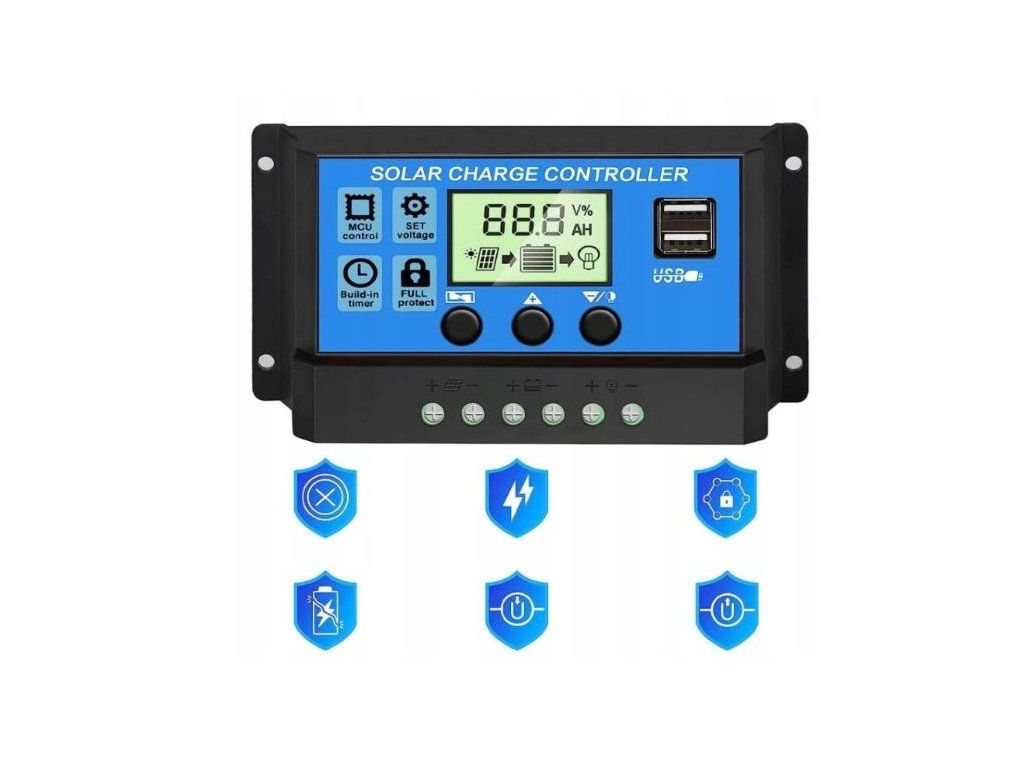

Technické parametry — Regulátor nabíjení

• Napěťová úroveň systému: 12 V / 24 V (automatická detekce)
• Jmenovitý proud: max. 10 A
• Maximální PV napětí (Voc): 46 V
• Maximální PV výkon pro 12V systém: 130 W
• Maximální PV výkon pro 24V systém: 260 W
• Kompatibilní s bateriemi: olověné (Pb), gelové, AGM, LiFePO4 (dle konkrétního modelu upravte)
• Integrovaná ochrana: přebití, podbití, zkrat, přepólování, přehřátí
• Montáž: na DIN lištu / přímo na povrch (dle konkrétního modelu upravte)
